STEVAL-ILL062V1
EVAL BOARD, HB LED ARRAY DRIVER

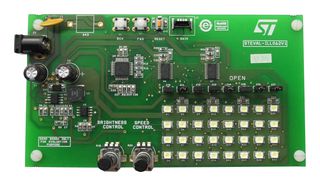

ภาพใช้เพื่อวัตถุประสงค์เพื่อแสดงตัวอย่างเท่านั้น โปรดดูรายละเอียดของผลิตภัณฑ์
ผู้ผลิตSTMICROELECTRONICS
หมายเลขชิ้นส่วนของผู้ผลิตSTEVAL-ILL062V1
รหัสสินค้า3228650
เอกสารข้อมูลทางเทคนิค
พร้อมให้สั่งซื้อ
ระยะเวลารอมาตรฐานของผู้ผลิต: 28 สัปดาห์
แจ้งเตือนฉันเมื่อมีสินค้าในสต็อก
| จำนวน | ราคา (ราคาสินค้าไม่รวม vat) |
|---|---|
| 1+ | THB1,723.000 |
ราคาสำหรับสินค้า:Each
ขั้นต่ำ: 1
หลายรายการ: 1
THB1,723.00
บันทึกของรายการ
เพิ่มไปยังใบยืนยันคำสั่งซื้อ ใบแจ้งหนี้ และใบจัดส่งสินค้าสำหรับคำสั่งซื้อนี้เท่านั้น
จำนวนนี้จะถูกเพิ่มลงในใบยืนยันคำสั่งซื้อ ใบแจ้งหนี้ ใบจัดส่งสินค้า อีเมลยืนยันทางเว็บ และฉลากผลิตภัณฑ์
ข้อมูลผลิตภัณฑ์
ผู้ผลิตSTMICROELECTRONICS
หมายเลขชิ้นส่วนของผู้ผลิตSTEVAL-ILL062V1
รหัสสินค้า3228650
เอกสารข้อมูลทางเทคนิค
Device TopologyConstant Current
No. of Outputs32Outputs
Output Current-
Output Voltage-
Input Voltage Min6VDC
Input Voltage Max24VDC
Core ChipSTP16CPC26
Dimming Control Type-
Kit ContentsEval Board STP16CPC26
Product Range-
SVHCNo SVHC (25-Jun-2025)
ภาพรวมของผลิตภัณฑ์
Evaluation board is a high brightness LED array driver application based on the 16 channel, constant current LED sink driver STP16CPC26. The LED driver is configured and controlled through an 8bit STM8S microcontroller via SPI interface. The industrial-grade L7981D DC-DC converter provides the voltages and power for the overall functioning of the board.
- Demonstrates pre-configured patterns (with adjustable brightness/speed)
- LED test points
- Potentiometer to change brightness and speed of patterns
- SWIM connector to program microcontroller
- Push buttons (backward/forward) to change between modes
- 6V to 24V DC supply connector, 32 white LEDs
ข้อมูลจำเพาะทางเทคนิค
Device Topology
Constant Current
Output Current
-
Input Voltage Min
6VDC
Core Chip
STP16CPC26
Kit Contents
Eval Board STP16CPC26
SVHC
No SVHC (25-Jun-2025)
No. of Outputs
32Outputs
Output Voltage
-
Input Voltage Max
24VDC
Dimming Control Type
-
Product Range
-
เอกสารทางเทคนิค (2)
ผลิตภัณฑ์ที่เกี่ยวข้อง
พบผลิตภัณฑ์จำนวน3
กฎหมายและปัจจัยแวดล้อม
ประเทศต้นกำเนิด:
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญประเทศต้นกำเนิด:Italy
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญ
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญประเทศต้นกำเนิด:Italy
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญ
หมายเลขพิกัดอัตราภาษี:84735080
US ECCN:EAR99
EU ECCN:NLR
เป็นไปตามข้อกำหนด RoHS:ใช่
RoHS
การใช้สารพาทาเลตตามระเบียบ RoHS:ใช่
RoHS
SVHC:No SVHC (25-Jun-2025)
ดาวน์โหลดหนังสือรับรองมาตรฐานของผลิตภัณฑ์
หนังสือรับรองมาตรฐานของผลิตภัณฑ์
น้ำหนัก (กก.):.057
