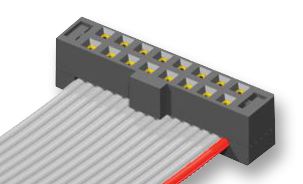

TCSD-05-01-N
IDC Connector, IDC Receptacle, Female, 2 mm, 2 Row, 10 Contacts, Cable Mount
ภาพใช้เพื่อวัตถุประสงค์เพื่อแสดงตัวอย่างเท่านั้น โปรดดูรายละเอียดของผลิตภัณฑ์
ผู้ผลิตSAMTEC
หมายเลขชิ้นส่วนของผู้ผลิตTCSD-05-01-N
รหัสสินค้า1753857
Product RangeTCSD Series
เอกสารข้อมูลทางเทคนิค
681 ในสต็อก
อยากได้เพิ่มใช่ไหม
25 จัดส่งใน 1-2 วันทำการ(สิงคโปร์ สต็อก)
656 จัดส่งใน 3-4 วันทำการ(อังกฤษ สต็อก)
| จำนวน | ราคา (ราคาสินค้าไม่รวม vat) |
|---|---|
| 1+ | THB211.420 |
| 10+ | THB167.330 |
| 100+ | THB123.240 |
| 250+ | THB113.800 |
| 500+ | THB113.280 |
ราคาสำหรับสินค้า:Each
ขั้นต่ำ: 1
หลายรายการ: 1
THB211.42
บันทึกของรายการ
เพิ่มไปยังใบยืนยันคำสั่งซื้อ ใบแจ้งหนี้ และใบจัดส่งสินค้าสำหรับคำสั่งซื้อนี้เท่านั้น
จำนวนนี้จะถูกเพิ่มลงในใบยืนยันคำสั่งซื้อ ใบแจ้งหนี้ ใบจัดส่งสินค้า อีเมลยืนยันทางเว็บ และฉลากผลิตภัณฑ์
ข้อมูลผลิตภัณฑ์
ผู้ผลิตSAMTEC
หมายเลขชิ้นส่วนของผู้ผลิตTCSD-05-01-N
รหัสสินค้า1753857
Product RangeTCSD Series
เอกสารข้อมูลทางเทคนิค
IDC Connector TypeIDC Receptacle
Contact GenderFemale
Pitch Spacing2mm
No. of Rows2 Row
No. of Contacts10Contacts
Connector MountingCable Mount
Contact MaterialBeryllium Copper
Contact PlatingTin Plated Contacts
Product RangeTCSD Series
SVHCNo SVHC (25-Jun-2025)
ภาพรวมของผลิตภัณฑ์
The TCSD-05-01-N from Samtec is a 2.00mm (0.0787") pitch TCSD series Tiger Eye IDC ribbon socket assembly with 10 contacts. This socket strip mates with Samtec TMM, TMMH, STMM, MMT, TW, MTMM, EHT, ETMM (-SR), ZSTMM series connectors. It complies with UL E111594 standard. Accepts lead size from 0.48mm (0.019inch) to 0.53mm (0.021inch) and insertion depth ranges from 2.8mm (0.113inch) to 3.17mm (0.125inch).
- High reliability Tiger Eye contacts
- Notch polarisation
- Current rating is 2.8A per pin (1 pin powered per row) (TCSD/STMM)
- 28AWG, 7/36 stranded, tinned, copper wire with gray PVC insulator
- Black glass filled polyester insulator
- Operating temperature range from -40?C to +105?C
- Contact resistance is 15mohm
- Beryllium copper (BeCu) contacts with 30?" (0.76?m) gold plating on contact area
การใช้งาน
Industrial
ข้อมูลจำเพาะทางเทคนิค
IDC Connector Type
IDC Receptacle
Pitch Spacing
2mm
No. of Contacts
10Contacts
Contact Material
Beryllium Copper
Product Range
TCSD Series
Contact Gender
Female
No. of Rows
2 Row
Connector Mounting
Cable Mount
Contact Plating
Tin Plated Contacts
SVHC
No SVHC (25-Jun-2025)
กฎหมายและปัจจัยแวดล้อม
ประเทศต้นกำเนิด:
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญประเทศต้นกำเนิด:United States
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญ
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญประเทศต้นกำเนิด:United States
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญ
หมายเลขพิกัดอัตราภาษี:85366990
US ECCN:EAR99
EU ECCN:NLR
เป็นไปตามข้อกำหนด RoHS:ใช่
RoHS
การใช้สารพาทาเลตตามระเบียบ RoHS:ใช่
RoHS
SVHC:No SVHC (25-Jun-2025)
ดาวน์โหลดหนังสือรับรองมาตรฐานของผลิตภัณฑ์
หนังสือรับรองมาตรฐานของผลิตภัณฑ์
น้ำหนัก (กก.):.000725
