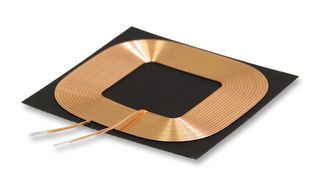

SWC4242KB120-100
Charging Coil, Wireless, SWC Series, 12.5 µH, ± 10%, 0.24 ohm, 1 Coil, 1 Layer
ภาพใช้เพื่อวัตถุประสงค์เพื่อแสดงตัวอย่างเท่านั้น โปรดดูรายละเอียดของผลิตภัณฑ์
ผู้ผลิตLAIRD
หมายเลขชิ้นส่วนของผู้ผลิตSWC4242KB120-100
รหัสสินค้า2452018
Product RangeSWC Series
เอกสารข้อมูลทางเทคนิค
51 ในสต็อก
อยากได้เพิ่มใช่ไหม
51 จัดส่งใน 3-4 วันทำการ(อังกฤษ สต็อก)
| จำนวน | ราคา (ราคาสินค้าไม่รวม vat) |
|---|---|
| 1+ | THB243.080 |
| 10+ | THB224.480 |
| 50+ | THB205.750 |
| 100+ | THB185.070 |
| 200+ | THB177.930 |
| 672+ | THB164.920 |
ราคาสำหรับสินค้า:Each
ขั้นต่ำ: 1
หลายรายการ: 1
THB243.08
บันทึกของรายการ
เพิ่มไปยังใบยืนยันคำสั่งซื้อ ใบแจ้งหนี้ และใบจัดส่งสินค้าสำหรับคำสั่งซื้อนี้เท่านั้น
จำนวนนี้จะถูกเพิ่มลงในใบยืนยันคำสั่งซื้อ ใบแจ้งหนี้ ใบจัดส่งสินค้า อีเมลยืนยันทางเว็บ และฉลากผลิตภัณฑ์
ข้อมูลผลิตภัณฑ์
ผู้ผลิตLAIRD
หมายเลขชิ้นส่วนของผู้ผลิตSWC4242KB120-100
รหัสสินค้า2452018
Product RangeSWC Series
เอกสารข้อมูลทางเทคนิค
Product RangeSWC Series
Inductance12.5µH
Inductance Tolerance± 10%
DC Resistance Max0.24ohm
No. of Coils1 Coil
No. of Layers1 Layer
Saturation Current (Isat)-
Self Resonant Frequency-
Quality Factor20@100kHz
AC Current Rating-
Product Length42mm
Product Width42mm
Product Height0.7mm
Inductor MountingBoard Mount
Operating Temperature Min-40°C
Operating Temperature Max85°C
SVHCNo SVHC (07-Nov-2024)
ภาพรวมของผลิตภัณฑ์
The SWC4242KB120-100 is a Wireless Charging Receiver Coil Module compatible with WPC Qi standard. It is assembled with thin and flexible sintered ferrite sheet. It is suitable for battery pack or any devices that need contactless power.
- Optimized Q for highest possible charging efficiency
- -40 to 85℃ Operating temperature range
- 100kHz, 1V Test inductance
การใช้งาน
Power Management, Industrial, Portable Devices, Consumer Electronics, Communications & Networking
ข้อมูลจำเพาะทางเทคนิค
Product Range
SWC Series
Inductance Tolerance
± 10%
No. of Coils
1 Coil
Saturation Current (Isat)
-
Quality Factor
20@100kHz
Product Length
42mm
Product Height
0.7mm
Operating Temperature Min
-40°C
SVHC
No SVHC (07-Nov-2024)
Inductance
12.5µH
DC Resistance Max
0.24ohm
No. of Layers
1 Layer
Self Resonant Frequency
-
AC Current Rating
-
Product Width
42mm
Inductor Mounting
Board Mount
Operating Temperature Max
85°C
เอกสารทางเทคนิค (1)
กฎหมายและปัจจัยแวดล้อม
ประเทศต้นกำเนิด:
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญประเทศต้นกำเนิด:China
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญ
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญประเทศต้นกำเนิด:China
ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญ
หมายเลขพิกัดอัตราภาษี:85043180
US ECCN:EAR99
EU ECCN:NLR
เป็นไปตามข้อกำหนด RoHS:ใช่
RoHS
การใช้สารพาทาเลตตามระเบียบ RoHS:ใช่
RoHS
SVHC:No SVHC (07-Nov-2024)
ดาวน์โหลดหนังสือรับรองมาตรฐานของผลิตภัณฑ์
หนังสือรับรองมาตรฐานของผลิตภัณฑ์
น้ำหนัก (กก.):.005443
