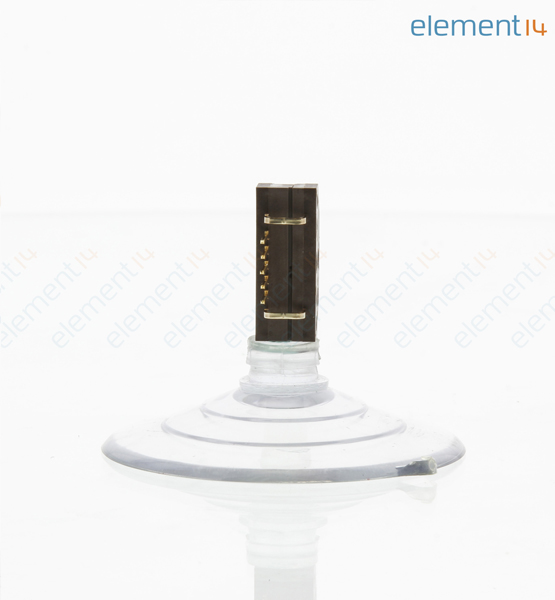

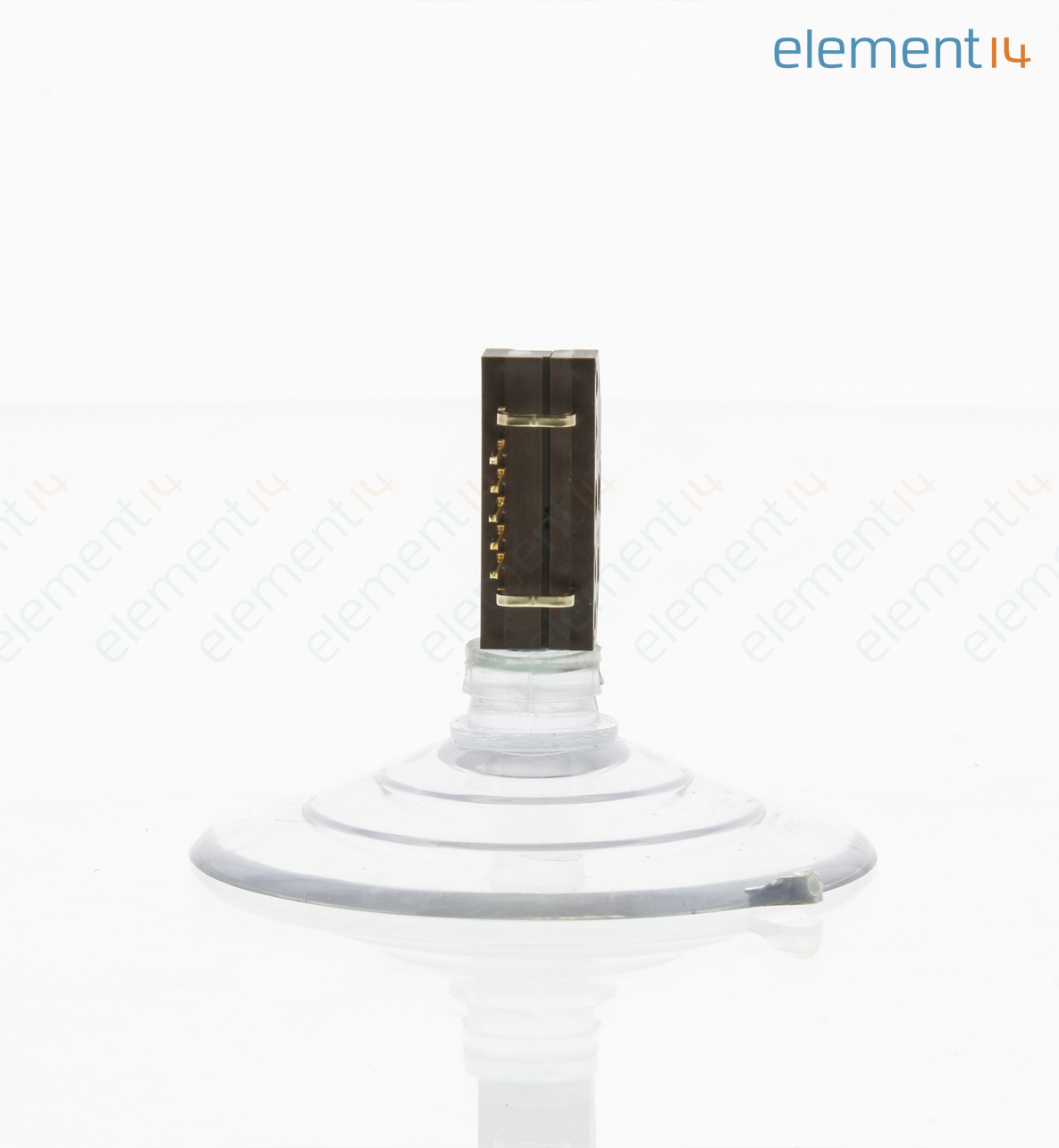

HEDS-9040#J00
Rotary Encoder, Optical, Incremental, 1024 PPR, 0 Detents, Vertical, Without Push Switch
ภาพใช้เพื่อวัตถุประสงค์เพื่อแสดงตัวอย่างเท่านั้น โปรดดูรายละเอียดของผลิตภัณฑ์

| ผู้ผลิต | BROADCOM |
|---|---|
| หมายเลขชิ้นส่วนของผู้ผลิต | HEDS-9040#J00สำเนา |
| ระยะเวลานำส่งมาตรฐานของผู้ผลิต | 18 สัปดาห์ |
| รหัสสินค้า | 1654869 |
| Product Range | HEDS-90xx Series |
| หมายเลขชิ้นส่วนของคุณ | |
| เอกสารข้อมูลทางเทคนิค |
84 ในสต็อก
อยากได้เพิ่มใช่ไหม
22 จัดส่งใน 1-2 วันทำการ(สิงคโปร์ สต็อก)
62 จัดส่งใน 3-4 วันทำการ(อังกฤษ สต็อก)
| จำนวน | ราคา (ราคาสินค้าไม่รวม vat) |
|---|---|
| 1+ | THB994.940 |
ราคาสำหรับสินค้า:Each
ขั้นต่ำ: 1
หลายรายการ: 1
THB994.94
บันทึกของรายการ
เพิ่มไปยังใบยืนยันคำสั่งซื้อ ใบแจ้งหนี้ และใบจัดส่งสินค้าสำหรับคำสั่งซื้อนี้เท่านั้น
ข้อมูลผลิตภัณฑ์
| ผู้ผลิต | BROADCOM |
|---|---|
| หมายเลขชิ้นส่วนของผู้ผลิต | HEDS-9040#J00สำเนา |
| ระยะเวลานำส่งมาตรฐานของผู้ผลิต | 18 สัปดาห์ |
| รหัสสินค้า | 1654869 |
| Product Range | HEDS-90xx Series |
| เอกสารข้อมูลทางเทคนิค | |
| Encoder Technology | Optical |
| Encoder Type | Incremental |
| Encoder Resolution | 1024PPR |
| No. of Detents | 0 Detents |
| Orientation | Vertical |
| Push Switch | Without Push Switch |
| Encoder Output | Quadrature |
| Encoder Mounting | Chassis Mount |
| Product Range | HEDS-90xx Series |
| Rotational Speed Max | 30000rpm |
| Rotational Life Cycles | - |
| No. of Channels | 3Channels |
| Shaft Type | No Shaft |
| Shaft Length | - |
| Shaft Diameter | - |
| Supply Voltage Min | 4.5V |
| Supply Voltage Max | 5.5V |
| Operating Temperature Min | -40°C |
| Operating Temperature Max | 100°C |
| IP Rating | - |
| Termination | Solder Pin |
| SVHC | No SVHC (23-Jan-2024) |
ภาพรวมของผลิตภัณฑ์
The HEDS-9040#J00 is a 3-channel Optical Incremental Encoder Module with straight leads. When used with a code wheel, this module detect rotary position, each module consists of a lensed LED source and a detector IC. Due to a highly collimated light source and an unique photo detector array, this module provides the same high performance found in the HEDS-9000/9100 two channel encoder family.
- No signal adjustment required
- Easy to mount
- Small size
- TTL compatible
- -40 to 100°C Operating temperature range
การใช้งาน
Computers & Computer Peripherals, Industrial, Automation & Process Control
ข้อมูลจำเพาะทางเทคนิค
| Encoder Technology | Optical |
|---|---|
| Encoder Resolution | 1024PPR |
| Orientation | Vertical |
| Encoder Output | Quadrature |
| Product Range | HEDS-90xx Series |
| Rotational Life Cycles | - |
| Shaft Type | No Shaft |
| Shaft Diameter | - |
| Supply Voltage Max | 5.5V |
| Operating Temperature Max | 100°C |
| Termination | Solder Pin |
| Encoder Type | Incremental |
|---|---|
| No. of Detents | 0 Detents |
| Push Switch | Without Push Switch |
| Encoder Mounting | Chassis Mount |
| Rotational Speed Max | 30000rpm |
| No. of Channels | 3Channels |
| Shaft Length | - |
| Supply Voltage Min | 4.5V |
| Operating Temperature Min | -40°C |
| IP Rating | - |
| SVHC | No SVHC (23-Jan-2024) |
เอกสารทางเทคนิค (2)
ผลิตภัณฑ์ที่เกี่ยวข้อง
พบผลิตภัณฑ์จำนวน4
กฎหมายและปัจจัยแวดล้อม
| ประเทศต้นกำเนิด: ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญประเทศต้นกำเนิด: | Malaysia ประเทศสุดท้ายที่ดำเนินกระบวนการผลิตที่สำคัญ |
|---|---|
| หมายเลขพิกัดอัตราภาษี: | 90314990 |
| US ECCN: | EAR99 |
| EU ECCN: | NLR |
| เป็นไปตามข้อกำหนด RoHS: | ใช่ RoHS |
| การใช้สารพาทาเลตตามระเบียบ RoHS: | ใช่ RoHS |
| SVHC: | No SVHC (23-Jan-2024) |
| ดาวน์โหลดหนังสือรับรองมาตรฐานของผลิตภัณฑ์ | หนังสือรับรองมาตรฐานของผลิตภัณฑ์ |
| น้ำหนัก (กก.): | .0041 |
