DAQ ที่คุณรอคอย: ดีกว่าในทุกด้าน
ออกแบบมาเพื่อคุณ
mioDAQ คืออุปกรณ์ USB สำหรับเก็บรวบรวมข้อมูล (DAQ) จาก NI ที่ผสานเทคโนโลยีการวัดสมัยใหม่เข้ากับประสบการณ์ที่ใช้งานง่ายของผู้ใช้
วิศวกรสามารถใช้ mioDAQ เพื่อทำการวัด ±10 โวลต์ สร้างระบบทดสอบเครื่องกลไฟฟ้า และตรวจสอบการออกแบบอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนได้
เลือก mioDAQ เพื่อ:
คุณสมบัติการใช้งานที่ช่วยลดความเครียดในการทดสอบ
การวัดความเร็วสูงและความละเอียดสูงผ่าน USB Type-C
ตัวเลือกซอฟต์แวร์ DAQ ที่ดีที่สุดในอุตสาหกรรม
คุณสมบัติหลัก
การวัดที่เหนือกว่า
อินพุต ±10 V สูงสุด 20 บิตที่อัตราการสุ่มสัญญาณ 1 MS/s/ch
เอาต์พุต ±10 V สูงสุดสี่ตัวที่อัตราการอัปเดต 250 kS/s/ch
ดิจิทัล 16 สายและสี่ตัวนับ/ตัวจับเวลา
การติดตั้งที่ง่ายดายยิ่งขึ้น
การเชื่อมต่อ USB Type-C ที่ขับเคลื่อนด้วยบัส
คู่มือการตั้งค่าคิวอาร์โค้ด
รองรับอุปกรณ์เสริมการเชื่อมต่อ

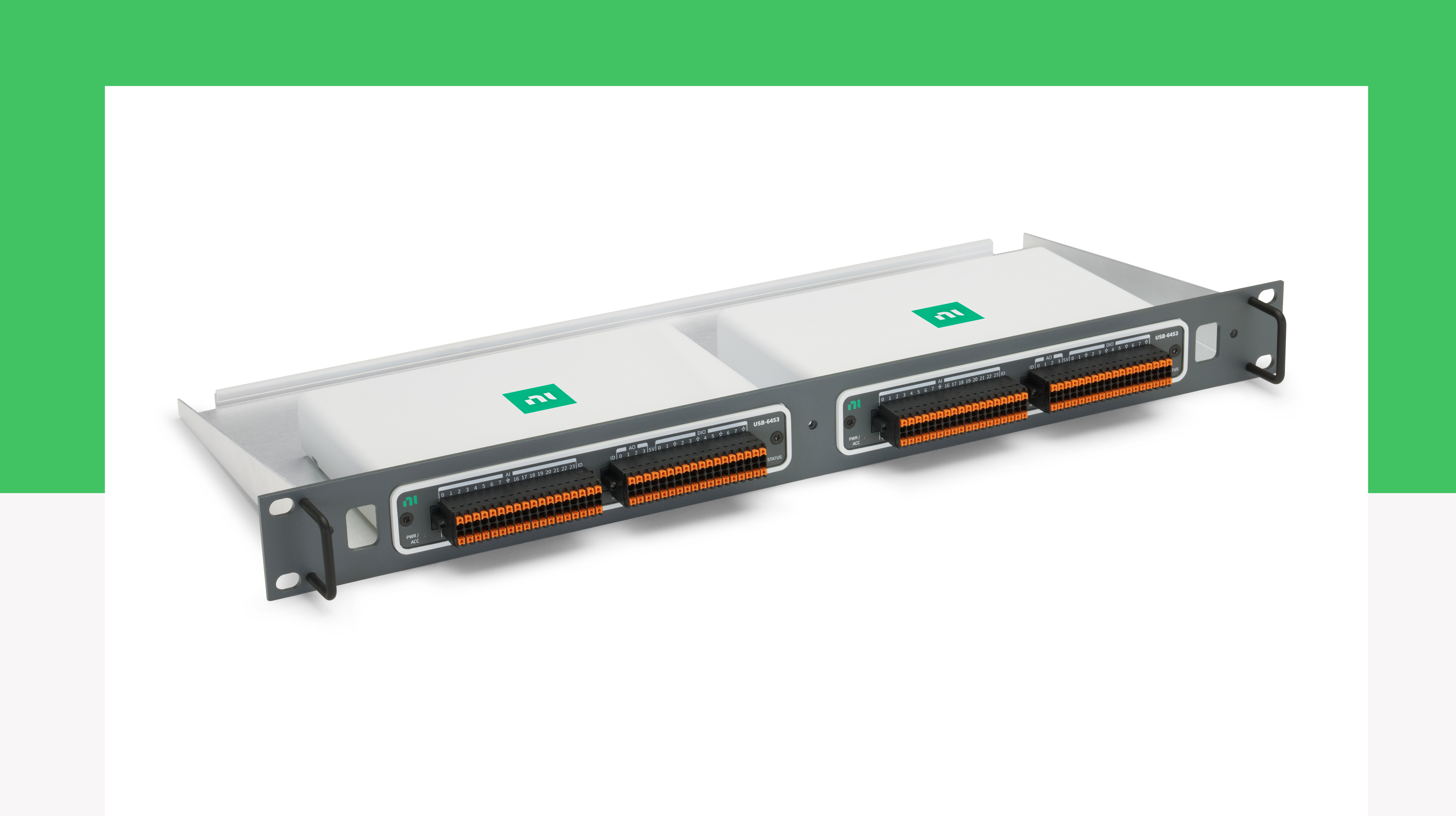

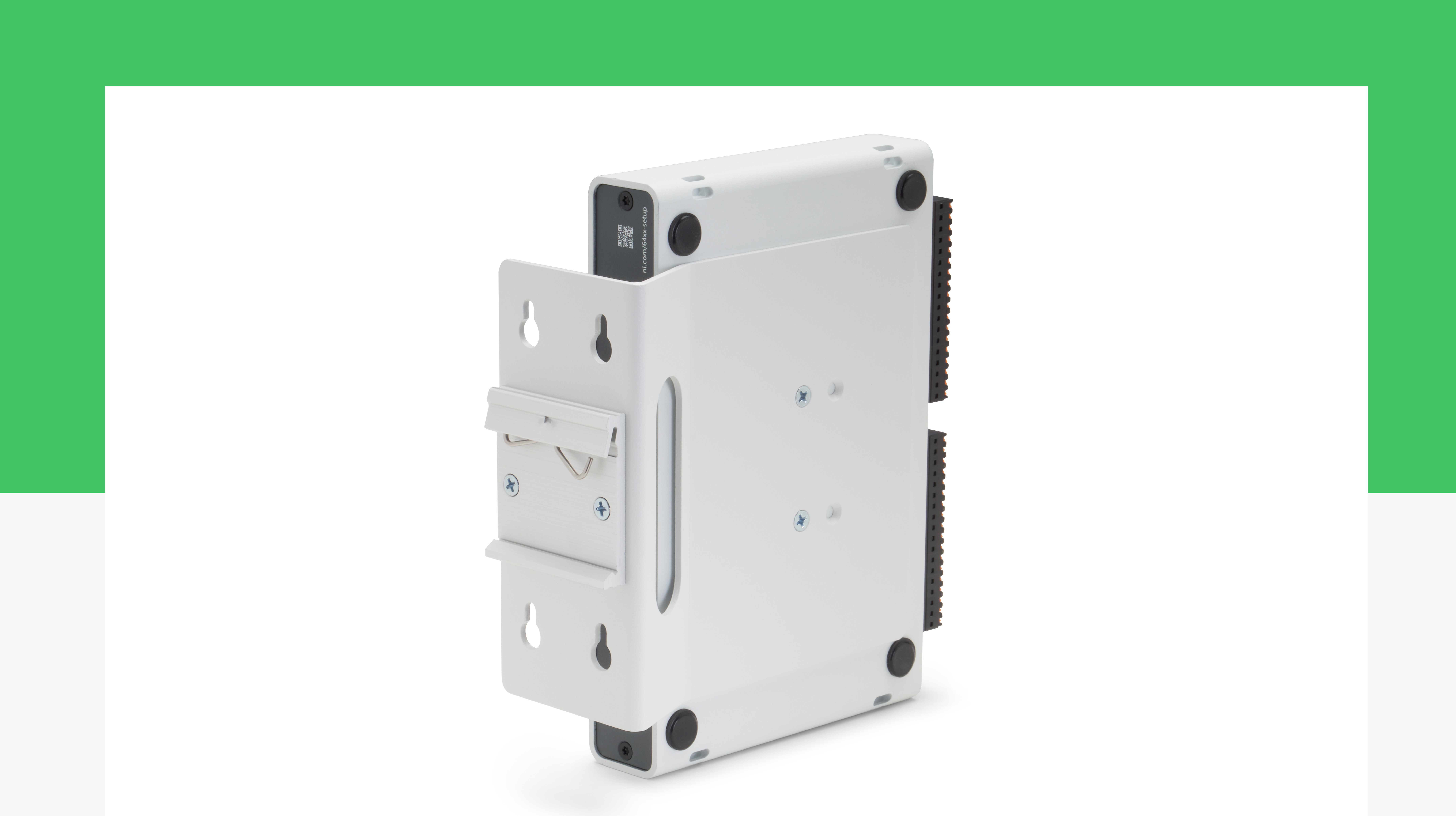

รองรับอุปกรณ์ติดตั้งหลายประเภท
ตัวเลือกซอฟต์แวร์ที่เหนือกว่า
ซอฟต์แวร์ DAQ พร้อม FlexLogger Lite ฟรี
LabVIEW ในตัวที่ดีที่สุดในอุตสาหกรรม
รองรับ Python, C/C++, C# และอื่น ๆ
อุปกรณ์ที่ให้มาในชุด
mioDAQ รุ่น USB-64xx จาก NI
สาย USB-C เป็น USB-C ยาว 2 ม. พร้อมสกรูล็อกหนึ่งสาย
เทอร์มินอลสปริงพร้อมปลอกหุ้มช่วยลดความตึง
ไขควงจาก NI
อินพุต ±10 V สูงสุด 20 บิตที่ 1 MS/s/ch
- ตัวเลือกมัลติเพล็กซ์และการทำงานแบบพร้อมกัน
- การตั้งค่าอัตราขยายสัญญาณหลายค่า (±0.2 V, ±1 V, ±5 V, ±10 V)
เอาต์พุต ±10 V
อัตราการอัปเดต 200 kS/s/ch
พิน +5 V
สายดิจิทัล
การทำงานของ mioDAQ
วัด
- สัญญาณ ±10 โวลต์ที่ความละเอียด 16 และ 20 บิต
- เซนเซอร์ที่มีเอาต์พุต ±10 โวลต์
- สัญญาณแรงดันไฟฟ้าความเร็วสูงถึง 1,000,000 ตัวอย่าง/วินาที/ช่อง
- แรงดันไฟฟ้าตกคร่อมตัวต้านทานชันต์สำหรับการวัดกระแสไฟฟ้า
- แรงดันไฟฟ้าของเซลล์แบตเตอรี่ (การวัดเซลล์สูงสุด ±10 โวลต์)
- รางจ่ายไฟสำหรับบอร์ดอิเล็กทรอนิกส์ (PCB) ที่ใช้ USB/แบตเตอรี่
- พัลส์และการนับเหตุการณ์
- สัญญาณดิจิทัล (TTL)
- ตัวเข้ารหัสแบบ Quadrature
- รีโซลเวอร์
- สตริงและสายเคเบิลของโพเทนชิโอมิเตอร์
- เซนเซอร์วัดกระแสไฟฟ้าแรงดันต่ำ
- หม้อแปลงไฟฟ้าแรงดันต่ำ
- และสัญญาณอื่น ๆ อีกมากมาย...
สร้างและควบคุม
- เอาต์พุตแรงดัน (±10 V)
- เอาต์พุตดิจิทัล (TTL)
- รีเลย์ภายนอก (ควบคุมด้วยสายดิจิทัล)
- สร้างสัญญาณปรับความกว้างพัลส์
- จำลองเซนเซอร์/สัญญาณ
- เชื่อมต่อกับ LED
เลือกฮาร์ดแวร์ mioDAQ ของคุณ
*USB-6451/53 มีโหมดมัลติเพล็กซ์เพื่อเพิ่มจำนวนช่อง อัตราการสุ่มสัญญาณสูงสุดสูงสุดต่อช่องมากกว่า # ของ ADC ดูคู่มือสำหรับรายละเอียด
โมเดล mioDAQ | USB-6421 | USB-6423 | USB-6451 | USB-6453 |
| หมายเลขชิ้นส่วน | 789887-01 | 789882-01 | 789888-01 | 789884-01 |
| ช่องอินพุตแอนะล็อก (ซิงเกิลเอนด์/ดิฟเฟอเรนเชียล) | 16/8 | 32/16 | 16/8 | 32/16 |
| อัตราการสุ่มสัญญาณสูงสุด* | 250 kS/s (1 ช่อง) | 250 kS/s (1 ช่อง) | 1 MS/s/ch (8 ช่อง) | 1 MS/s/ch (16 ช่อง) |
| จำนวน ADC | 1 | 1 | 8 | 16 |
| การทำงานพร้อมกัน | ไม่ | ไม่ | ใช่ | ใช่ |
| ความละเอียด | 16 บิต | 16 บิต | 20 บิต | 20 บิต |
| ช่องเอาต์พุตแอนะล็อก | 2 | 4 | 2 | 4 |
| ช่อง I/O ดิจิทัล | 16 | 16 | 16 | 16 |
| ตัวนับ | 4 | 4 | 4 | 4 |
