เพิ่มประสิทธิภาพการเชื่อมต่อของคุณด้วย I/O แบบมัลติฟังก์ชันของ NI
อุปกรณ์อินพุต/เอาต์พุตแบบมัลติฟังก์ชัน หรือ MIO DAQ รวมฟังก์ชันการวัดหลักไว้ในอุปกรณ์เดียว
อุปกรณ์เดียว ความเป็นไปได้ที่ไม่มีที่สิ้นสุด
ทำไมต้อง NI สำหรับ DAQ
ซอฟต์แวร์
NI มีตัวเลือกซอฟต์แวร์ที่ดีที่สุดสำหรับวิศวกรในการประกอบระบบทดสอบและการวัดอัตโนมัติ ตัวเลือกซอฟต์แวร์เหล่านี้ประกอบด้วย:
-
รองรับและตัวอย่างโค้ดสำหรับ Python, C/C++, VB .NET และ C#
-
FlexLogger Lite ซอฟต์แวร์บันทึกข้อมูลฟรี
-
LabVIEW มาตรฐานอุตสาหกรรมการทดสอบและการวัดสำหรับการเขียนโปรแกรมกราฟิก
-
LabVIEW+ Suite ชุดซอฟต์แวร์ทดสอบที่ประกอบด้วยซอฟต์แวร์ LabVIEW Plus สำหรับการวิเคราะห์ขั้นสูง การประมวลผลสัญญาณ และการจัดลำดับการทดสอบ
-
คุณภาพ
ฮาร์ดแวร์ของ NI เป็นที่รู้จักในเรื่องความน่าเชื่อถือและคุณภาพการวัด ดังนั้นวิศวกรจึงสามารถมั่นใจในข้อมูลของตนได้
-
ความยืดหยุ่น
วิศวกรใช้แคตตาล็อกฮาร์ดแวร์ของ NI เพื่อให้ทันกับการเปลี่ยนแปลงของงานประจำวันของพวกเขา เครื่องมือ การวัดเซนเซอร์ ซอฟต์แวร์สำหรับการทดสอบ NI มีครบทุกอย่าง
คุณสามารถทำอะไรได้บ้างด้วย DAQ I/O แบบมัลติฟังก์ชัน
วัด |
สร้างและควบคุม |
|---|---|
|
|
เลือกอุปกรณ์ MIO DAQ ของคุณ
แคตตาล็อกฮาร์ดแวร์ NI DAQ ประกอบไปด้วยอุปกรณ์สำหรับใช้กับ Windows PC ที่ใช้ USB หรือติดตั้งภายในคอมพิวเตอร์เดสก์ท็อปหรือแชสซี PXI
อุปกรณ์ USB ที่ใช้พลังงานจากบัส
หมายเลขรุ่น |
USB-6001 |
USB-6003 |
USB-6421 |
USB-6423 |
USB-6451 |
USB-6453 |
| หมายเลขชิ้นส่วน | ||||||
| ช่องอินพุตแอนะล็อก (ซิงเกิลเอนด์/ดิฟเฟอเรนเชียล) | 8/4 | 8/4 | 16/8 | 32/16 | 16/8 | 32/16 |
| อัตราการสุ่มสัญญาณสูงสุด* | 20 kS/s (1 ช่อง) | 50 kS/s (1 ช่อง) | 250 kS/s (1 ช่อง) | 250 kS/s (1 ช่อง) | 1 MS/s/ch (8 ช่อง) | 1 MS/s/ch (16 ช่อง) |
| จำนวน ADC | 1 | 1 | 1 | 1 | 8 | 16 |
| การทำงานพร้อมกัน | ไม่ | ไม่ | ไม่ | ไม่ | ใช่ | ใช่ |
| ความละเอียด | 14 บิต | 16 บิต | 16 บิต | 16 บิต | 20 บิต | 20 บิต |
| ช่องเอาต์พุตแอนะล็อก | 2 | 2 | 2 | 4 | 2 | 4 |
| ช่อง I/O ดิจิทัล | 13 (ตรวจสอบด้วยซอฟต์แวร์) | 13 (ตรวจสอบด้วยซอฟต์แวร์) | 16 | 16 | 16 | 16 |
| ตัวนับ | 1 | - | 4 | 4 | 4 | 4 |
อุปกรณ์ PCIe ที่จะติดตั้งในคอมพิวเตอร์ Windows ของคุณ
หมายเลขรุ่น |
PCIe 6320 |
PCIe 6321 |
PCIe 6323 |
PCIe 6351 |
PCIe 6363 |
| หมายเลขชิ้นส่วน | |||||
| ช่องอินพุตแอนะล็อก (ซิงเกิลเอนด์/ดิฟเฟอเรนเชียล) | 16/8 | 16/8 | 32/16 | 16/8 | 32/16 |
| อัตราการสุ่มสัญญาณสูงสุด* | 250 kS/s (1 ช่อง) | 250 kS/s (1 ช่อง) | 250 kS/s (1 ช่อง) | 1.25 MS/c (1 ช่อง) | 2 MS/s (1 ช่อง) |
| จำนวน ADC | 1 | 1 | 1 | 1 | 1 |
| การทำงานพร้อมกัน | ไม่ | ไม่ | ไม่ | ไม่ | ไม่ |
| ความละเอียด | 16 บิต | 16 บิต | 16 บิต | 16 บิต | 16 บิต |
| ช่องเอาต์พุตแอนะล็อก | 0 | 2 | 4 | 2 | 4 |
| ช่อง I/O ดิจิทัล | 24 | 24 | 48 | 24 | 48 |
| ตัวนับ | 4 | 4 | 4 | 4 | 4 |
| ต้องใช้สายเคเบิลและบล็อกเชื่อมต่อ | 1 ชิ้นจากแต่ละรายการ | 1 ชิ้นจากแต่ละรายการ | 2 ชิ้นจากแต่ละรายการ | 1 ชิ้นจากแต่ละรายการ | - |
อุปกรณ์ PXI ที่จะติดตั้งในแชสซี PXI
หมายเลขรุ่น |
PXIe-6375 |
PXIe-6363 |
PXIe-6366 |
PXIe-6349 |
PXIe-6396 |
| หมายเลขชิ้นส่วน | |||||
| ช่องอินพุตแอนะล็อก (ซิงเกิลเอนด์/ดิฟเฟอเรนเชียล) | 208/104 | 32/16 | 8/0 | 32/0 | 8/0 |
| อัตราการสุ่มสัญญาณสูงสุด* | 3.86 MS/s (1 ช่อง) | 2 MS/s (1 ช่อง) | 2 MS/s/ch | 500 kS/s/ch | 14 MS/s/ch |
| จำนวน ADC | 1 | 1 | 8 | 32 | 8 |
| การทำงานพร้อมกัน | ไม่ | ไม่ | ใช่ | ใช่ | ใช่ |
| ความละเอียด | 16 บิต | 16 บิต | 16 บิต | 16 บิต | 18 บิต |
| ช่องเอาต์พุตแอนะล็อก | 2 | 4 | 2 | 2 | 2 |
| ช่อง I/O ดิจิทัล | 24 | 48 | 24 | 24 | 24 |
| ตัวนับ | 4 | 4 | 4 | 4 | 4 |
| ต้องใช้สายเคเบิลและบล็อกเชื่อมต่อ | 4 ชิ้นจากแต่ละรายการ | 2 ชิ้นจากแต่ละรายการ | 1 ชิ้นจากแต่ละรายการ | 2 ชิ้นจากแต่ละรายการ | 1 ชิ้นจากแต่ละรายการ |
สายเคเบิลและบล็อกเชื่อมต่อสำหรับอุปกรณ์ PCIe และ PXIe DAQ
คำอธิบาย |
ความยาว |
หมายเลขชิ้นส่วน |
| สายเคเบิล VHDCI แบบมีชิลด์ | 0.5 ม. | |
| 1 ม. | ||
| 2 ม. | ||
| 5 ม. |

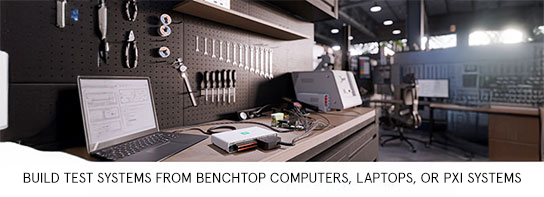

การใช้งานหลักและกรณีการใช้งาน
-
ระบบการวัดและแหล่งทดสอบเพื่อการวิจัย (ทางวิชาการหรือเชิงพาณิชย์)
-
ระบบทดสอบอัตโนมัติสำหรับการตรวจสอบผลิตภัณฑ์
-
ระบบทดสอบการผลิตสำหรับอุปกรณ์อิเล็กทรอนิกส์และระบบย่อย
