เซมิคอนดักเตอร์กําลัง

อุปกรณ์เซมิคอนดักเตอร์เป็นส่วนหนึ่งของโครงสร้างพื้นฐานทางไฟฟ้าของโลก ซึ่งควบคุมและจัดการอัตราไหลของพลังงานกระแสไฟฟ้า การผสมผสานระหว่างการนํา การสวิตช์ และความสามารถในการยึดเกาะพื้นผิว ซึ่งก่อให้เกิดการสูญเสียพลังงานที่ส่งผลต่อประสิทธิภาพ รวมถึงขนาดที่ออกแบบและต้นทุนของระบบ เพื่อให้ประหยัดพลังงานได้สูงสุดอย่างมั่นใจในการใช้งานต่าง ๆ จำเป็นต้องลดการสูญเสียโดยอาศัยการออกแบบที่ดีและเซมิคอนดักเตอร์ประสิทธิภาพสูงที่มีความต้านทานในสถานะเปิดต่ำ การสวิตช์ที่รวดเร็ว และนวัตกรรมที่ทันสมัย

IC พลังงานอัจฉริยะ

กลุ่มผลิตภัณฑ์ IC พลังงานอัจฉริยะที่หลากหลายจาก Toshiba มีตั้งแต่อุปกรณ์ที่มีแรงดันต่ำ 40 V และ 60 V ไปจนถึงอุปกรณ์ที่มีแรงดันสูง 250 V และ 600 V IC พลังงานอัจฉริยะแรงดันต่ำมีฟังก์ชันการป้องกันที่หลากหลาย เช่น กระแสเกิน การปิดระบบเมื่อความร้อนสูงเกิน และเอาต์พุตวินิจฉัย ซึ่งเหมาะสําหรับการใช้งานด้านยานยนต์และอุตสาหกรรมต่าง ๆ อุปกรณ์ไฟฟ้าแรงสูงจาก Toshiba สําหรับตัวขับมอเตอร์ BLDC มีฟังก์ชันการป้องกันและตัวขับเกตที่ทำงานร่วมกันได้เพื่อมอบโซลูชันในตัวในแพ็คเกจขนาดกะทัดรัด

อุปกรณ์จ่ายไฟแรงดันสูงอัจฉริยะขอเสนอ TPD4165K

เทคโนโลยีการควบคุมมอเตอร์จาก Toshiba

ด้วยประสบการณ์กว่า 40 ปีด้านเทคโนโลยีการควบคุมมอเตอร์ Toshiba ขอเสนอโซลูชันระบบสำหรับการใช้งานที่หลากหลาย

ซื้อ MCU

ซื้อ MOSFET

ซื้อ IGBT

ซื้อตัวขับควบคุมมอเตอร์

เครื่องใช้ภายในบ้านที่ใช้มอเตอร์ BLDC

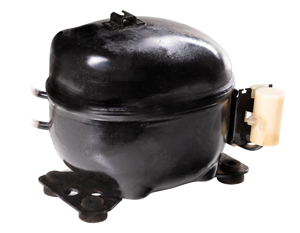

คอมเพรสเซอร์

MCU ที่ใช้เครื่องยนต์เวกเตอร์ ซีรีส์ TX และ TXZ+
MOSFET/IGBT

พัดลม

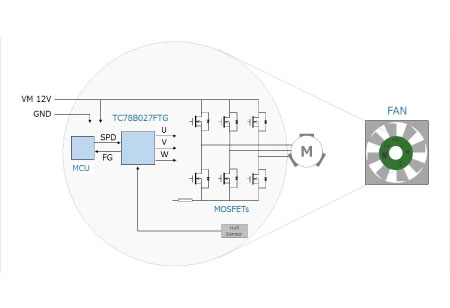

ตัวควบคุมมอเตอร์แบบไร้แปรงถ่านและไร้เซนเซอร์สามเฟส
อุปกรณ์และ IPD แบบแยกส่วน

อุปกรณ์ทำความสะอาด

สเต็ปเปอร์มอเตอร์
มอเตอร์ DC แบบมีแปรงถ่าน

ยานยนต์

มอเตอร์ขนาดใหญ่

มอเตอร์หลักสําหรับพวงมาลัยเพาเวอร์ไฟฟ้า EV/HEV (EPS)

มอเตอร์ขนาดกลาง

มอเตอร์เครื่องเป่าลม พัดลมระบายความร้อน และมอเตอร์สําหรับประตูไฟฟ้า

มอเตอร์ขนาดเล็ก

ปั๊มน้ำมัน ปั๊มเชื้อเพลิง ปั๊มน้ำ การปรับกระจก และคันเร่งไฟฟ้า

อุปกรณ์แอนะล็อกในยานยนต์ ASIC/ASSP

มอเตอร์ BLDC อุตสาหกรรม

AGV, เครื่องมือทําสวน, หุ่นยนต์, พัดลม, เครื่องมือไฟฟ้า, เครื่องพิมพ์

MCU ที่ใช้เครื่องยนต์เวกเตอร์ ซีรีส์ TX และ TXZ+
MOSFET/IGBT/IPD
ตัวขับควบคุมมอเตอร์

ตัวอย่างการใช้งานของอุปกรณ์จ่ายไฟแรงดันสูงอัจฉริยะ (HVIPD) ขอเสนอ TPD4165K

HVIPD ถูกนํามาใช้ในการใช้งานด้านมอเตอร์ BLDC ขนาดเล็กจํานวนมาก เช่น เครื่องปรับอากาศแบบอินเวอร์เตอร์ เครื่องล้างจาน เครื่องซักผ้า และเครื่องใช้ภายในบ้าน ตลอดจนอุปกรณ์ในอุตสาหกรรมอื่น ๆ

IC ที่มีฟังก์ชันขับเคลื่อนโดยตรงด้วยมอเตอร์กระแสตรงแบบไร้แปรงถ่าน

>พิกัดแรงดันและกระแสสูงสุดที่ยอมรับได้: 600 V/500 V/250 V, 0.7 A~5 A

TPD4165K

IC พลังงานอัจฉริยะ 600 V/3 A สําหรับการใช้งานด้านตัวขับมอเตอร์ BLDC
รวมถึงตัวขับเกตที่ทำงานร่วมกันได้เพื่อส่งมอบโซลูชันในตัวที่สมบูรณ์แบบในแพ็คเกจขนาดกะทัดรัด

เหมาะสําหรับการใช้งาน เช่น ปั๊ม เครื่องปรับอากาศ ระบบระบายอากาศ พัดลม เป็นต้น
เพิ่มกระแสเอาต์พุตสูงสุด 3 A เมื่อเทียบกับผลิตภัณฑ์ที่มีอยู่ของ Toshiba
แพ็คเกจแบบติดตั้งผ่านรู HDIP30 ช่วยลดพื้นที่ติดตั้ง PCB ได้มากกว่า 20 % เมื่อเทียบกับผลิตภัณฑ์ DIP26 จาก Toshiba

P/N: TPD4165K
ข้อมูลจําเพาะ: 600 V/3 A (พิกัดสูงสุดที่ยอมรับได้)
ฟังก์ชันการป้องกัน: กระแสเกิน/การปิดระบบเมื่อควมร้อนสูงเกิน/แรงดันตก
ฟังก์ชันการป้องกัน: ฟูลบริดจ์ 3 เฟส
ตัวขับ: คลื่นไซน์/คลื่นสี่เหลี่ยม

การสูญเสียพลังงาน
การสูญเสียพลังงานของ TPD4165K ลดลง 25% เมื่อเทียบกับ TPD4135K
พื้นที่ติดตั้งลดลงประมาณ 21% เมื่อเทียบกับผลิตภัณฑ์ทั่วไปประเภท DIP

ซื้อเลย เอกสารการใช้งาน

อุปกรณ์จ่ายไฟแรงดันต่ำอัจฉริยะ

LVIPD (อุปกรณ์จ่ายไฟแรงดันต่ำอัจฉริยะ) สําหรับอุตสาหกรรม

LVIPD มีฟังก์ชันการป้องกันในตัว เช่น ความร้อนสูงเกินและกระแสเกิน ตลอดจนฟังก์ชันการวินิจฉัย เหมาะสําหรับการใช้งานด้านอุตสาหกรรม

คุณสมบัติของ LVIPD

ตัวอย่าง: บล็อกไดอะแกรมของ TPD7106F

ฟังก์ชันการป้องกันในตัวเมื่อมีกระแสเกิน ความร้อนเกิน ฯลฯ
ฟังก์ชันการวินิจฉัยในตัวสําหรับไมโครคอนโทรลเลอร์

ข้อดีของการติดตั้ง LVIPD

ลดจํานวนชิ้นส่วนของบอร์ดด้วยการติดตั้ง ฟังก์ชัน และการป้องกัน ปรับปรุงความน่าเชื่อถือของบอร์ด

ตัวอย่างการใช้งาน

อุปกรณ์จ่ายไฟอัจฉริยะจาก TOSHIBA รองรับแอคทูเอเตอร์สำหรับใช้ในอุตสาหกรรมต่าง ๆ

ตัวขับโซลินอยด์

ตัวขับสเต็ปเปอร์มอเตอร์

PLC (เครื่องควบคุมเชิงตรรกะที่สามารถโปรแกรมได้)

ตัวขับเกต MOSFET

พวงมาลัยเพาเวอร์ไฟฟ้า
การควบคุมเบรกรถยนต์
เทอร์โบชาร์จเจอร์ไฟฟ้าสำหรับยานยนต์
เครื่องกำเนิดไฟฟ้าพร้อมสตาร์ทเตอร์ในตัวสำหรับยานยนต์
ระบบช่วงล่างไฟฟ้าแบบแอคทีฟสําหรับยานยนต์
หุ่นยนต์ทําความสะอาด
การจัดการระบบส่งกำลังไฟฟ้า
ประตูสไลด์ไฟฟ้าสำหรับยานยนต์
พัดลมหม้อน้ำสำหรับยานยนต์
ปั๊มไฟฟ้าสำหรับยานยนต์ (น้ำ/น้ำมัน)
HVAC สำหรับยานยนต์

ตัวขับเกตสําหรับมอเตอร์แบบไร้แปรงถ่าน TPD7212F

ตัวขับเกต 3 เฟสสำหรับมอเตอร์แบบไร้แปรงถ่าน

นี่คือผลิตภัณฑ์ใหม่ซึ่งเป็นรุ่นถัดไปของ TPD7210F

นอกจากฟังก์ชัน TPD7210F แล้ว ยังมีการตรวจสอบแรงดันเอาต์พุตและเอาต์พุตวินิจฉัยอีกด้วย
ตัวขับสําหรับ MOSFET N-Ch ( 6 ช่อง)
ได้รับการรับรองมาตรฐาน AEC-Q100 (เกรด 0)
แรงดันไฟฟ้าแบบมีโหลด: 4.5 ถึง 18 V
อุณหภูมิในการทำงาน: -40 ถึง 150°C
วงจรปั๊มชาร์จในตัว
การตรวจจับอินพุตโหมดลัดวงจรฝั่งด้านสูง/ด้านต่ำ
การตรวจสอบเอาต์พุต (การลัดวงจรลง V_DD และ GND)
ฟังก์ชันการวินิจฉัย เช่น การลัดวงจรลง V_DD และ GND
การตรวจสอบแรงดันไฟฟ้าเลี้ยงวงจรตัวขับ
แพ็คเกจ: WQFN32
