โซลูชั่น ST สำหรับการขับเคลื่อนมอเตอร์ PMSM และ BLDC
มอเตอร์ซิงโครนัสชนิดแม่เหล็กถาวรและมอเตอร์ DC แบบไม่มีแปรงนั้นจะมาแทนที่มอเตอร์ DC แบบมีแปรงในการใช้งานต่าง ๆ มากมายในอนาคตเนื่องจากมีข้อดี เช่น ประสิทธิภาพที่สูงกว่า เสียงรบกวนที่น้อยกว่า และความทนทานที่สูงกว่า

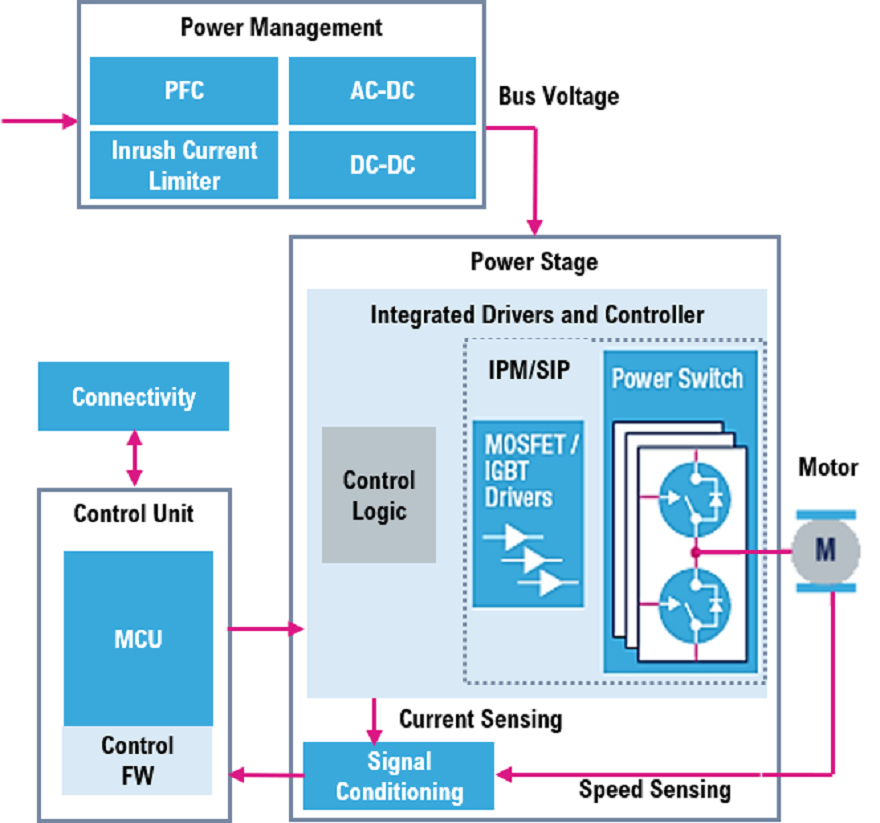

แม้ว่ามอเตอร์เหล่านี้จะมีโครงสร้างที่ไม่เหมือนกัน แต่มอเตอร์แม่เหล็กถาวรแบบสามเฟส (BLDC, PMSM นั้นขับเคลื่อนโดย บริดจ์แบบสามเฟส (PWM) ซึ่งควบคุมค่าโดยค่าความกว้างของสัญญาณ (สามบริดจ์ครึ่ง)) เพื่อจ่ายไฟด้วยระดับความดันและกระแสไปที่ต่างกันออกไป
เพื่อให้การออกแบบมีความยืดหยุ่นมากที่สุด สินค้าของ ST จึงประกอบไปด้วยผลิตภัณฑ์สำหรับการใช้งานในมอเตอร์ทั้งแบบแรงดันต่ำและสูงเช่น ไดร์ฟเวอร์ IC แบบโมโนลิธ, MOSFET กำลัง, IGBT, วงจรขับเกท, โมดูลจ่ายไฟ และตัวควบคุมแยกขนาดเล็กสำหรับการใช้งานรูปแบบต่าง ๆ STMicroelectronics มีแนวทางการออกแบบและบอร์ดสำหรับช่วยคุณในการเริ่มออกแบบอุปกรณ์
แรงดันไฟฟ้าต่ำ 1.8V ถึง 75V
ไดร์ฟเวอร์ STSPIN 3 เฟสของ ST สำหรับมอเตอร์ DC แบบไม่มีแปรง (BLDC) มาพร้อมไดร์เวอร์จ่ายไฟในรูปแบบบริดจ์ 3 เฟสพร้อมโซลูชั่นในตัวสำหรับตรรกะการถอดรหัสสำหรับเซ็นเซอร์ฮอลล์เอฟเฟกต์ และยังมาพร้อมกับตัวควบคุมกระแสไฟ PWM สำหรับการขับเคลื่อนมอเตอร์ BLDC โดยอัตโนมัติผ่านคำสั่งจากมอเตอร์หรือระบบโฮสต์ระบบการควบคุม เช่น ตัวควบคุมขนาดเล็ก DSP หรือ FPGA นอกจากการผสานการทำงานของ MOSFET กำลังและ วงจรการขับเคลื่อนที่เกี่ยวข้องแล้ว ยังมาพร้อมกับฟีเจอร์สำหรับการป้องกันและการวิเคราะห์ปัญหาอุณหภูมิสูงเกิน กระแสไฟฟ้ามากเกินและแรงดันไฟฟ้าต่ำเกินไป ทำให้ตัวสินค้ามีการออกแบบที่ทนทานน่าเชื่อถือ IC ขับเคลื่อนมอเตอร์ BLDC STSPIN แบบ 3 เฟส มาในรูปแบบประหยัดเนื้อที่และทนทานต่ออุณหภูมิสูงมากมาย โดยเป็นโซลูชั่นที่ปรับแต่งมาอย่างเหมาะสมและพร้อมใช้งานสำหรับมอเตอร์และระบบควบคุมการเคลื่อนไหวในระดับแรงดันและกระแสไฟฟ้ามากมาย ทั้งยังเป็นส่วนหนึ่งของโครงการสินค้าทนทาน 10 และ 15 ปีของ ST อีกด้วย
โซลูชั่นบอร์ด:
แรงดันระดับกลาง สูงสุด 250V
ระบบ STSPIN32F025x แบบครบชุดนั้นเป็นโซลูชั่นแบบผสานการทำงานสำหรับขับเคลื่อนอุปกรณ์แบบ 3 เฟส ซึ่งช่วยให้ผู้ออกแบบสามารถลดเนื้อที่ PCB และค่าใช้จ่ายด้านวัตถุดิบได้ โดยมาพร้อมกับ STM32F031x6x7 และใช้งาน ARM® 32-bit Cortex®-M0 CPU และเกทไดร์ฟเวอร์แบบสามเกทครึ่ง 250 V ซึ่งสามารถขับเคลื่อน MOSFET กำลัง หรือ IGBT ของ N-channel MCU แบบผสานการทำงานช่วยให้สามารถใช้งาน FOC 6 ขั้นแบบไม่ใช้เซ็นเซอร์และอัลกอลิทึมขั้นสูงอื่น ๆ รวมถึงลูปควบคุมความเร็ว
โซลูชั่นบอร์ด:
แรงดันไฟฟ้าสูง - 600V มากถึง 1200V
ระบบ STSPIN32F060x แบบครบชุดนั้นเป็นโซลูชั่นแบบผสานการทำงานสำหรับขับเคลื่อนการใช้งานแบบ 3 เฟสซึ่งช่วยให้ผู้ออกแบบสามารถลดเนื้อที่ PCB และค่าใช้จ่ายด้านวัตถุดิบได้ โดยมาพร้อมกับ STM32F031x6x7 และใช้งาน ARM® 32-bit Cortex®-M0 CPU และเกทไดร์ฟเวอร์แบบสามเกทครึ่ง 600 V ซึ่งสามารถขับเคลื่อน MOSFET กำลังหรือ IGBT ของ N-channel MCU แบบผสานการทำงานช่วยให้สามารถใช้งาน FOC 6 ขั้นแบบไม่ใช้เซ็นเซอร์และอัลกอลิทึมขั้นสูงอื่น ๆ รวมถึงลูปควบคุมความเร็ว โซลูชั่นต่าง ๆ ของ STPOWER ที่มีการผสานการทำงานในระดับสูง ประสิทธิภาพพลังงานสูง ซึ่งมีความยืดหยุ่น กระทัดรัดและแข็งแกร่งจากตั้งแต่สิบวัตต์ไปจนถึงหลายกิโลวัตต์ สามารถช่วยลดเวลาและความยุ่งยากในการออกแบบได้ ซึ่งครอบคลุมแรงดันไฟฟ้า อัตรากระแส และรูปแบบกระแสไฟฟ้าต่าง ๆ ดังนั้นไม่ว่าจะเป็นการใช้งานรูปแบบใดก็ได้รับประโยชน์จากผลลัพธ์การใช้งานและประสิทธิภาพอันยอดเยี่ยมและความทนทานของอุปกรณ์เหล่านี้ โมดูลของ STPOWER มาพร้อมกับทั้งโมดูลจ่ายไฟอัจฉริยะ (IPM) แบบ SLLIMM™ (Small Low Loss Intelligent Molded Modules) รวมถึง ACEPACK™ (Adaptable Compact Easier Package) อีกด้วย
