Tackling software costs and complexity
The S32K3 family includes scalable 32-bit Arm® Cortex®-M7-based MCUs in single, dual, and lockstep core configurations supporting ASIL B/D safety applications.
S32K3 MCUs feature hardware security engine (HSE) with NXP firmware, support for firmware over-the-air (FOTA) updates and free ISO 26262 compliant Real-Time Drivers (RTD) for AUTOSAR® and non-AUTOSAR.
S32K3 MCUs are available in the new NXP MaxQFP package, which reduces the package footprint by up to 55% when compared to the standard QFP package.
S32K3 MCUs: simplifying software development for automotive and industrial
S32K3 help reduce automotive software cost and complexity, enabling the development of smarter, safer, and more secure vehicles.
ผลิตภัณฑ์เด่นใหม่
บอร์ดประเมินผล S32K312MINI-EVB สำหรับงานยานยนต์แบบอเนกประสงค์
S32K312MINI-EVB เป็นบอร์ดประเมินผลสำหรับงานอุตสาหกรรมและงานยานยนต์แบบอเนกประสงค์
โดยใช้ไมโครคอนโทรลเลอร์ S32K3 ที่เป็นสถาปัตยกรรม Arm® Cortex®-M7 แบบ 32 บิต ในแพ็กเกจ 172 HDQFP ทำให้ S32K312MINI-EVB รองรับโหมดซีพียูเดี่ยว, มีเอนจินความปลอดภัย HSE, รองรับการอัปเดตเฟิร์มแวร์ผ่าน OTA, มีการเชื่อมต่อขั้นสูง และใช้พลังงานต่ำ
S32K312MINI-EVB มีรูปแบบบอร์ดตามมาตรฐานที่เข้ากันได้กับผังขาพินของ Arduino® UNO ทำให้สามารถใช้งานร่วมกับบอร์ดเสริมได้หลากหลาย เพื่อช่วยให้พัฒนาและสาธิตต้นแบบแอปพลิเคชันได้อย่างรวดเร็ว
ภาพรวมเกี่ยวกับ S32K312MINI-EVB
วัตถุประสงค์: ออกแบบมาสำหรับงานอุตสาหกรรมและงานยานยนต์แบบอเนกประสงค์
คุณสมบัติหลัก:
- MCU: Arm® Cortex ®-M7 32 บิต (ซีรีส์ S32K3)
- แพ็กเกจ: แพ็กเกจ HDQFP แบบ 172 ขา
- โหมดการทำงาน: แกนเดียว
- ความปลอดภัย: HSE ในตัว (กลไกการรักษาความปลอดภัยฮาร์ดแวร์)
- การเชื่อมต่อ: ตัวเลือกขั้นสูงรวมถึงการรองรับ OTA (Over-the-Air)
- ประสิทธิภาพพลังงาน: ปรับแต่งมาให้ใช้พลังงานต่ำที่สุด
รูปแบบ:
- เข้ากันได้กับผังขาพินของ Arduino® UNO
- ช่วยให้สร้างต้นแบบได้ง่าย โดยรองรับการใช้งานร่วมกับระบบป้องกันของ Arduino และบอร์ดเสริมได้หลากหลาย
บอร์ดประเมินผล S32K388EVB-Q289 สำหรับงานยานยนต์แบบอเนกประสงค์
บอร์ดประเมินผล S32K388EVB-Q289
S32K388EVB-Q289 เป็นบอร์ดพัฒนาที่รองรับการใช้งานได้หลากหลาย ทั้งด้านอุตสาหกรรมและยานยนต์ โดยสร้างขึ้นจากไมโครคอนโทรลเลอร์ S32K3 สถาปัตยกรรม Arm® Cortex®-M7 แบบ 32 บิต ในแพ็กเกจ 289 MAPBGA รองรับการทำงานแบบหลายคอร์ การประมวลผลอย่างปลอดภัยผ่านเอนจิน HSE_B และรองรับการอัปเดตแบบ OTA (Over-the-Air)
คุณสมบัติหลัก:
- รองรับการทำงานแบบหลายคอร์ พร้อมด้วยระบบความปลอดภัยขั้นสูงผ่าน HSE_B
- พอร์ตอีเทอร์เน็ต 1 Gbit จำนวนสองพอร์ตสำหรับการเชื่อมต่อความเร็วสูง
- ออกแบบมาให้ใช้พลังงานต่ำ เหมาะอย่างยิ่งสำหรับงานฝังตัว
- รูปแบบบอร์ดที่เข้ากันได้กับ Arduino® UNO เพื่อการขยายใช้งานที่ยืดหยุ่นและการสร้างต้นแบบได้อย่างรวดเร็ว
บอร์ดประเมินผล S32K116-Q048 สำหรับงานยานยนต์แบบอเนกประสงค์
บอร์ดประเมินผล S32K116EVB2Q048
S32K116EVB2Q048 เป็นบอร์ดพัฒนาที่คุ้มค่า ถูกออกแบบมาสำหรับงานอุตสาหกรรมและงานยานยนต์ ขับเคลื่อนด้วยไมโครคอนโทรลเลอร์ S32K11x สถาปัตยกรรม Arm® Cortex®-M0+ แบบ 32 บิต บอร์ดนี้รองรับการสร้างต้นแบบได้อย่างรวดเร็ว และมีให้เลือกสองรุ่น ซึ่งทั้งสองรุ่นเข้ากันได้กับผังขาพินของ Arduino® UNO เพื่อการขยายใช้งานที่สะดวก
คุณสมบัติหลัก:
- รูปแบบบอร์ดตามมาตรฐาน Arduino® UNO เพื่อความเข้ากันได้กับอีโคซิสเต็มที่หลากหลาย
- มาพร้อมโมดูลความปลอดภัยในตัวที่รองรับมาตรฐาน Secure Hardware Extension (SHE) เพื่อการพัฒนาแอปพลิเคชันอย่างปลอดภัย
- เหมาะอย่างยิ่งสำหรับการสร้างต้นแบบและการสาธิตโซลูชันแบบฝังตัว

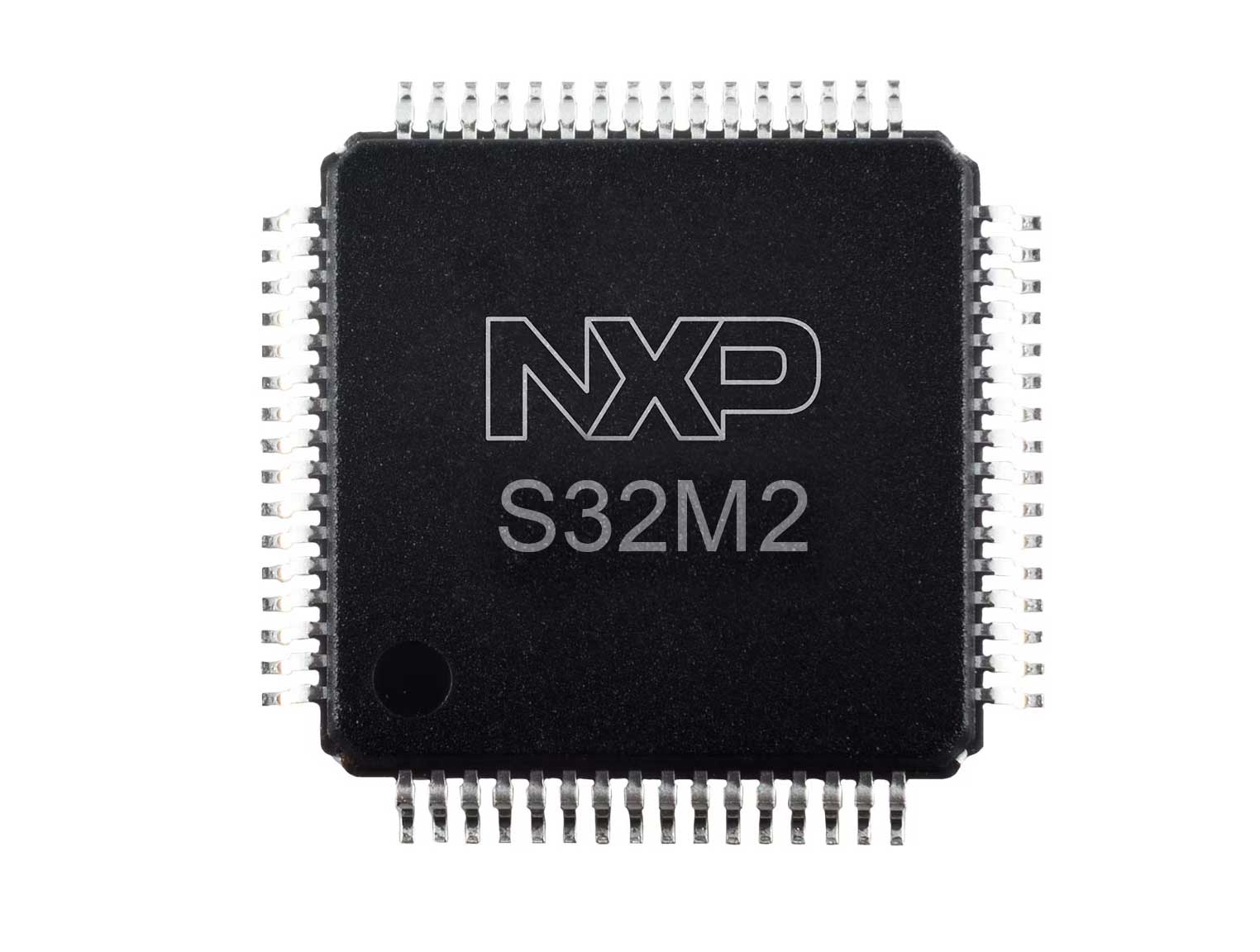

ไมโครคอนโทรลเลอร์ S32M2 สำหรับโซลูชันแบบบูรณาการในการควบคุมมอเตอร์ 12V
ตระกูล S32M2 แบบ SiP สำหรับการควบคุมมอเตอร์
ตระกูล S32M2 จาก NXP เป็นโซลูชันแบบ System-in-Package (SiP) ที่ออกแบบมาเฉพาะสำหรับงานควบคุมมอเตอร์ 12V ผสานรวมส่วนประกอบอะนาล็อกแรงดันสูง เช่น ไดร์เวอร์เกต MOSFET, อินเทอร์เฟซ LIN/CAN FD และวงจรควบคุมแรงดันไฟ เข้ากับไมโครคอนโทรลเลอร์ประสิทธิภาพสูง (S32K Arm® Cortex®-M4/M7) เพื่อให้ได้ประสิทธิภาพระดับสูงและรองรับมาตรฐานความปลอดภัยตาม ISO 26262 ระดับ ASIL B
ประโยชน์หลัก:
- การออกแบบตามแพลตฟอร์มเพื่อการพัฒนาที่รวดเร็วขึ้นและเวลาในการทำการตลาด
- การวินิจฉัยขั้นสูงและอัลกอริทึมสำหรับตรวจสอบสภาพมอเตอร์/อินเวอร์เตอร์ พร้อมช่วยลดเสียงรบกวนภายในห้องโดยสาร
- ผสานการทำงานอย่างราบรื่นกับแพลตฟอร์มยานยนต์ S32 ของ NXP เพื่อรองรับการอัปเดตแบบ FOTA และการนำซอฟต์แวร์กลับมาใช้ซ้ำ
- ช่วยลดต้นทุนในระดับระบบด้วยการรวมส่วนประกอบต่าง ๆ (เช่น PWM, ADC, ตัวจับเวลา และ NVM) ไว้ในแพ็กเกจขนาดกะทัดรัดแบบ 64-pin LQFP-EP
การใช้งาน
Automotive applications
- Automotive zone controller
- Battery management system
- Belt-driven starter generator (BSG)
- Body controllers
- E-shifter
- Electric pumps
- Infotainment IO controller
Additional applications
- Industrial safety control
- Aerospace
- Precision medical
MCUs
S32K344EHT1VPBST
S32K344 Arm Cortex-M7, 160 MHz, 4 MB flash, CAN FD, Ethernet, HSE B security, 172 MaxQFP – S32K MCUs for general purpose.
Buy nowDatasheet download
S32K344EHT1VMMST
S32K344 Arm Cortex-M7, 160 MHz, 4 MB flash, CAN FD, Ethernet, HSE B security, 257 MAPBGA – S32K MCUs for general purpose.
Buy nowDatasheet downloadบอร์ดพัฒนา
S32K3X4EVB-Q172
The S32K3X4EVB-Q172 is an evaluation and development board for general purpose automotive applications.
Based on the 32-bit Arm® Cortex®-M7 S32K3 MCU in a 172 MaxQFP package, the S32K3X4EVB-Q172 offers dual cores configured in lockstep mode, ASIL D safety hardware, HSE security engine, OTA support, advanced connectivity and low power.
For supply reasons 2 versions of this EVB are currently offered:
- S32K3X4EVB-Q257: all components populated
- S32K3X4EVBQ257ND: Kinetis K26 MCU not populated, requires external debugger e.g. IAR I-jet, PEmicro Multilink, CYCLONE-FX, CYCLONE-LC, Lauterbach PowerDebug USB 3 and PowerDebug PRO, SEGGER J-Link, iSYSTEM BlueBoxes iC5000/iC5700, Keil's ULINK, Green Hills Probe
Block diagram
S32K3X4EVB-Q257 / S32K3X4EVBQ257ND
The S32K3X4EVB-Q257 is a full-featured evaluation and development board for general purpose automotive applications.
Based on the 32-bit Arm® Cortex®-M7 S32K3 MCU in a 257 MPABGA package, the full-featured S32K3X4EVB-Q257 offers dual cores configured in lockstep mode, ASIL D safety hardware, HSE security engine, OTA support, advanced connectivity and low power.
For supply reasons 2 versions of this EVB are currently offered:
- S32K3X4EVB-Q257: all components populated
- S32K3X4EVBQ257ND: Kinetis K26 MCU not populated, requires external debugger e.g. IAR I-jet, PEmicro Multilink, CYCLONE-FX, CYCLONE-LC, Lauterbach PowerDebug USB 3 and PowerDebug PRO, SEGGER J-Link, iSYSTEM BlueBoxes iC5000/iC5700, Keil's ULINK, Green Hills Probe
