การควบคุมพลังงานจาก Microchip

dsPIC33CK บอร์ดพัฒนา Curiosity

dsPIC33CK บอร์ดพัฒนา Curiosity (DM330030) เป็นแพลตฟอร์มการพัฒนาและสาธิตที่คุ้มราคาสำหรับกลุ่มผลิตภัณฑ์ dsPIC33CK ของตัวควบคุมสัญญาณดิจิทัลประสิทธิภาพสูงแบบแกนเดี่ยว ออกแบบมาเพื่อใช้ประโยชน์จาก MPLAB® X IDE ของ Microchip อย่างเต็มที่ บอร์ดนี้ประกอบด้วยตัวตั้งโปรแกรม/ตัวแก้ไขข้อบกพร่องในตัว และไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม ทำให้เป็นจุดเริ่มต้นที่สมบูรณ์แบบในการสำรวจกลุ่มผลิตภัณฑ์ dsPIC33CK เยี่ยมชมศูนย์การออกแบบ Curiosity ของเราสำหรับข้อมูลเพิ่มเติมเกี่ยวกับแพลตฟอร์ม Curiosity

คุณสมบัติสำคัญ

• dsPIC33CK256MP508 DSC ประสิทธิภาพสูงแบบแกนเดี่ยว
• PICkit™ ออนบอร์ด (PKOB) วงจรตัวตั้งโปรแกรม/ตัวแก้ไขข้อบกพร่องในตัว
• อินเทอร์เฟซ mikroBUS™ x2 สำหรับการขยายฮาร์ดแวร์ ซึ่งเข้ากันได้กับ click board™ ที่มีอยู่มากมายจาก MikroElektronika
• LDO 3.3V จ่ายไฟให้กับ dsPIC33CK และวงจรภายนอก
• จัมเปอร์แบบกำหนดค่าได้สำหรับการเลือกใช้พลังงานจาก USB +5V หรือพลังงานจากภายนอก
• ส่วนตัวกรองอินพุตแอนะล็อกสำหรับออปแอมป์ทั้ง 3 ตัว
• MCP6021 เครื่องกำเนิดแรงดันอ้างอิงของออปแอมป์สำหรับออปแอมป์
• LED สีแดง/สีเขียว/สีน้ำเงิน (RGB) x1
• ไฟ LED แสดงสถานะสีเขียวแบบใช้งานทั่วไป x2
• ปุ่มกดแบบใช้งานทั่วไป x3
• ปุ่มกดรีเซ็ต MCLR x1
• โพเทนชิโอมิเตอร์ 10k
• ตัวแปลง USB เป็นอินเทอร์เฟซ UART
• ตัวเมีย ระยะพิทช์ 100mil เฮดเดอร์การเข้าถึงขา I/O สำหรับโพรบและการเชื่อมต่อกับขา GPIO ไมโครคอนโทรลเลอร์เป้าหมายทั้งหมด

แพ็กเกจประกอบด้วย

• dsPIC33CK บอร์ดพัฒนา Curiosity

DM330029 บอร์ดพัฒนาพลังงานดิจิทัล

บอร์ดพัฒนาพลังงานดิจิทัล เป็นบอร์ดสาธิตที่ให้ผู้ใช้มีแพลตฟอร์มการวัดที่ยืดหยุ่นสำหรับโมดูลปลั๊กอินพลังงานดิจิทัล (DP PIM) ของ dsPIC33 จาก Microchip ที่เข้ากันได้ทั้งหมด

สามารถเสียบโมดูล DP PIM ลงในซ็อกเก็ตที่อยู่ตรงกลางของบอร์ดพัฒนาพลังงานดิจิทัลได้ ขาทั้งหมดของ DP PIM สามารถเข้าถึงผ่านลูปทดสอบหรือหัวเสียบได้ คอนเนคเตอร์ไมโคร USB ออนบอร์ดให้อินพุตไฟ DC กับวงจรทั้งหมด นอกจากนี้ยังมีซ็อกเก็ต mikroBUS™ ที่มอบฟังก์ชันการทำงานที่หลากหลาย

คุณสมบัติสำคัญ

• ซ็อกเก็ตสำหรับ DP PIM
• จุดทดสอบ GPIO ดิจิทัล หัวเสียบเชื่อมต่อกับจุดทดสอบดิจิทัล
• จุดทดสอบ ADC และ DAC
• อินพุตสัญญาณแอนะล็อกภายนอก
• โพเทนชิออมิเตอร์สำหรับการป้อนระดับ DC จาก GND ถึง +3.3V ซึ่งสามารถเชื่อมต่อกับอินพุต ADC ที่ต่ำกว่าครึ่งได้
• จัมเปอร์เชื่อมต่ออินพุตแอนะล็อก
• ปุ่มกดผู้ใช้
• ปุ่มกดรีเซ็ต
• ซ็อกเก็ต mikroBUS™
• เฮดเดอร์ ICSP™ เพื่อตั้งโปรแกรม MCU ออนบอร์ด (เฮดเดอร์ 6 ขา 2.54 mm)
• เฮดเดอร์ ICSP เพื่อตั้งโปรแกรม MCU ออนบอร์ด (คอนเนคเตอร์ RJ25)
• พื้นที่แผ่นบัดกรีแบบใช้งานทั่วไป
• แผ่นบัดกรีสำหรับการเชื่อมต่อกราวด์
• คอนเนคเตอร์ USB
• LDO ออนบอร์ดที่มาพร้อมกับฟังก์ชันบอกความพร้อมการจ่ายไฟ (PG)
• ไฟ LED แสดงสถานะเปิด-ปิด (สีเขียว)
• ไฟ LED แสดงสถานะผู้ใช้ (สีแดงและสีเขียว)

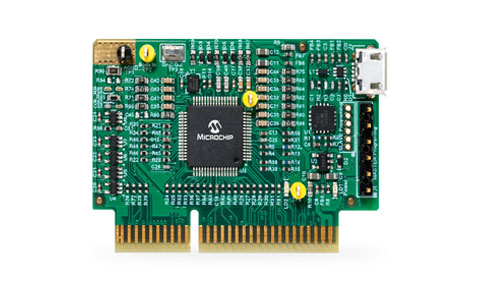

MA330049 : dsPIC33CH512MP506 PIM พลังงานดิจิทัล

dsPIC33CH512MP506 โมดูลปลั๊กอินพลังงานดิจิทัล (DP PIM) เป็นบอร์ดสาธิตที่เมื่อใช้ร่วมกับบอร์ดจ่ายไฟต่างๆ จะแสดงคุณสมบัติของ dsPIC33CH512MP506 ซึ่งเป็นตัวควบคุมสัญญาณดิจิทัล 16-บิท (DSC) จาก Microchip

DP PIM ทำให้มีการเข้าถึงอินพุตแบบแอนะล็อก dsPIC33CH512MP506, เอาต์พุตตัวแปลงดิจิทัลเป็นแอนะล็อก (DAC), เอาต์พุตการมอดูเลตความกว้างของพัลส์ (PWM) และพอร์ตอินพุตและเอาต์พุตแบบใช้งานทั่วไป (GPIO)

ใช้งานได้กับบอร์ดพัฒนาพลังงานดิจิทัล (หมายเลขชิ้นส่วน DM330029) และบอร์ดพัฒนา PFC แรงดันต่ำ (หมายเลขชิ้นส่วน DV330101)

คุณสมบัติสำคัญ

• ตัวควบคุมสัญญาณดิจิทัล 16-บิท dsPIC33CH512MP506 จาก Microchip
• เฮดเดอร์แบบตั้งโปรแกรมได้ ICSP™ สำหรับแกนหลัก
• แกนทั้งสองสามารถตั้งโปรแกรมและแก้ไขข้อบกพร่องผ่านอินเทอร์เฟซ ICSP อันเดียว
• LDO ออนบอร์ดที่มาพร้อมกับฟังก์ชันบอกความพร้อมการจ่ายไฟ (PG)
• คอนเนคเตอร์ไมโคร USB
• ตัวแปลงซีเรียล MCP2221A USB เป็น UART/I2C
• อินเทอร์เฟซการเชื่อมต่อขอบบอร์ดสำหรับอินพุต/เอาต์พุตแอนะล็อก เอาต์พุต PWM และพอร์ต GPIO
• จุดทดสอบลูปสำหรับเอาต์พุต DAC

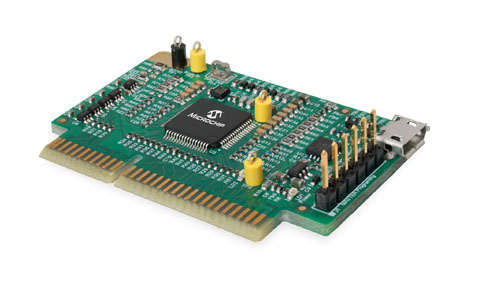

MA330048 : dsPIC33CK256MP506 PIM พลังงานดิจิทัล

dsPIC33CK256MP506 โมดูลปลั๊กอินพลังงานดิจิทัล (DP PIM) เป็นบล็อกการสร้างสำหรับบอร์ดพัฒนาพลังงานดิจิทัลของ Microchip ซึ่งยอมให้ตัวควบคุมสลับเปลี่ยนกลุ่มผลิตภัณฑ์ dsPIC33 หลายอันได้อย่างง่ายดาย ความยืดหยุ่นที่ DP PIM เหล่านี้มอบให้จะเป็นประโยชน์ต่อความพยายามในการพัฒนาของลูกค้า หากบอร์ดต้นแบบทำงานร่วมกับคอนเนคเตอร์ DP PIM ที่ได้มาตรฐาน

ใช้งานได้กับบอร์ดพัฒนาพลังงานดิจิทัล (หมายเลขชิ้นส่วน DM330029) และบอร์ดพัฒนา PFC แรงดันต่ำ (หมายเลขชิ้นส่วน DV330101)

คุณสมบัติสำคัญ

• ตัวควบคุมสัญญาณดิจิทัล 16-บิท dsPIC33CK256MP506 จาก Microchip
• เฮดเดอร์แบบตั้งโปรแกรมได้ ICSP™
• LDO ออนบอร์ดที่มาพร้อมกับฟังก์ชันบอกความพร้อมการจ่ายไฟ (PG)
• คอนเนคเตอร์ไมโคร USB
• ตัวแปลงซีเรียล MCP2221A USB เป็น UART/I2C
• อินเทอร์เฟซการเชื่อมต่อขอบบอร์ดสำหรับอินพุต/เอาต์พุตแอนะล็อก เอาต์พุต PWM และพอร์ต GPIO
• จุดทดสอบลูปสำหรับเอาต์พุต DAC

MA330043 : dsPIC33EP128GS806 PIM พลังงานดิจิทัล

dsPIC33EP128GS806 โมดูลปลั๊กอินพลังงานดิจิทัล (DP PIM) เป็นบอร์ดสาธิตที่แสดงคุณสมบัติของ dsPIC33EP128GS806 ซึ่งเป็นตัวควบคุมสัญญาณดิจิทัล 16-บิท (DSC) จาก Microchip

DP PIM ทำให้มีการเข้าถึงอินพุตแบบแอนะล็อก dsPIC33EP128GS806, เอาต์พุตตัวแปลง ดิจิทัล-เป็น-แอนะล็อก (DAC), เอาต์พุตการมอดูเลตความกว้างของพัลส์ (PWM) และ พอร์ตอินพุตและเอาต์พุตแบบใช้งานทั่วไป (GPIO)

คุณสมบัติสำคัญ

• dsPIC33EP128GS806 ตัวควบคุมสัญญาณดิจิทัล 16-บิท (แพ็กเกจ TQFP 64 ขา) จาก Microchip
• เฮดเดอร์แบบตั้งโปรแกรมได้ ICSP™ (เฮดเดอร์ 6 ขา 2.54 mm)
• LDO ออนบอร์ด (3.6 VDC ถึง 6.3 VDC) ที่มาพร้อมกับฟังก์ชันบอกความพร้อมการจ่ายไฟ (PG)
• แผ่นบัดกรีสำหรับการเชื่อมต่อกราวด์
• คอนเนคเตอร์ไมโคร USB
• ตัวแปลงซีเรียล MCP2221A USB เป็น UART/I2C
• ไฟ LED แสดงสถานะเปิด-ปิด (สีเขียว)
• ไฟ LED แสดงสถานะผู้ใช้ (สีแดง)
• อินเทอร์เฟซการเชื่อมต่อขอบบอร์ดสำหรับอินพุต/เอาต์พุตแอนะล็อก เอาต์พุต PWM และพอร์ต GPIO
• อินพุตแอนะล็อกที่มาพร้อมกับบัฟเฟอร์ออปแอมป์ผ่านคอนเนคเตอร์ลูปจุดทดสอบ ซึ่งสามารถใช้สำหรับการวัดแผนภาพโบด
• จุดทดสอบลูปสำหรับเอาต์พุต DAC
