การออกแบบเซนเซอร์พลังงานต่ำพร้อม
MCU ตระกูล PIC18-Q71
รองรับความต้องการใช้งานในวงกว้าง ได้แก่ ระบบไฟส่องสว่าง LED การบำรุงรักษาเชิงคาดการณ์ การแพทย์ ระบบอัตโนมัติในบ้าน การควบคุมกระบวนการทางอุตสาหกรรม ยานยนต์ และ Internet of Things (IoT)
MCU แอนะล็อกแบบกำหนดค่าได้สำหรับออกแบบการต่อประสานเซนเซอร์
กลุ่มผลิตภัณฑ์ PIC18-Q71 ผนวกการทำงานของ Core Independent Peripherals (CIP) อันทรงพลังและการเชื่อมโยงสัญญาณแอนะล็อกระดับสูงเข้าไว้ด้วยกัน เพื่อลดความซับซ้อนในการต่อประสานเซนเซอร์และการวัดแบบแอนะล็อก ปรับประสิทธิภาพการทำงานของระบบให้ดีขึ้น และลดต้นทุนด้าน BOM MCU ในตระกูล PIC18-Q71 ประกอบด้วยตัวแปลงแอนะล็อกเป็นดิจิทัล (ADC) แบบดิฟเฟอเรนเชียล 12 บิต ออปแอมป์ (OPA) ที่กำหนดค่าได้ วงจรเปรียบเทียบแอนะล็อกความเร็วสูง และพอร์ตกำหนดเส้นทางสัญญาณ 8 บิต เพื่อเชื่อมต่ออุปกรณ์ต่อพ่วงดิจิทัลเข้าด้วยกัน
MCU ดังกล่าวนี้ได้พัฒนาขีดความสามารถเพื่อความแม่นยำในการจับเวลาด้วยโมดูเลเตอร์ความกว้างพัลส์ (PWM) แบบคู่ ความละเอียดสูง 16 บิตในตัว ออสซิลเลเตอร์ควบคุมด้วยตัวเลข (NCO) 20 บิต และตัวจับเวลาอเนกประสงค์ (UT) 32 บิต ชุด CIP ที่ครบครันนั้นช่วยลดความซับซ้อนในการกำหนดค่าแอนะล็อกและตอบสนองต่อเหตุการณ์ของระบบได้อย่างรวดเร็ว เมื่อใช้ร่วมกับตัวจัดการอุปกรณ์ต่อพ่วงแบบแอนะล็อก (APM)
คุณจึงสามารถกำหนดค่าอุปกรณ์ต่อพ่วงและฟังก์ชันต่างๆ สร้างโค้ดแอปพลิเคชัน และจำลองวงจรแอนะล็อกก่อนการสร้างต้นแบบฮาร์ดแวร์ได้อย่างง่ายดาย เพื่อลดระยะเวลาในการพัฒนาและออกสู่ตลาดได้เร็วขึ้น กลุ่มผลิตภัณฑ์ที่วางจำหน่ายนี้มีประเภทแพ็คเกจและหน่วยความจำต่างๆ ให้เลือก เพื่อรองรับการใช้งานที่ครอบคลุม อาทิ ระบบไฟส่องสว่าง LED การบำรุงรักษาเชิงคาดการณ์ การแพทย์ ระบบอัตโนมัติในบ้าน การควบคุมกระบวนการทางอุตสาหกรรม ยานยนต์ และ Internet of Things (IoT)

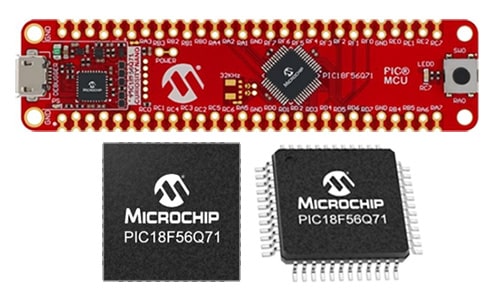

กลุ่มผลิตภัณฑ์ไมโครคอนโทรลเลอร์ PIC18-Q71 จาก Microchip
กลุ่มผลิตภัณฑ์ไมโครคอนโทรลเลอร์ PIC18-Q71 จาก Microchip
ออปแอมป์สองตัว
- แบนด์วิดท์อัตราขยาย 5.5 MHz
- การต่อพ่วงตัวต้านทานภายในเดี่ยวแบบขั้นบันไดชนิดโปรแกรมอัตราขยายได้
- การตรวจจับค่ายอดสัญญาณฮาร์ดแวร์ในตัว
ตัวแปลงแอนะล็อกเป็นดิจิทัล (ADC) แบบดิฟเฟอเรนเชียล 12 บิตพร้อมการคำนวณและการสลับการทำงาน
- ช่องสัญญาณภายนอกสูงสุด 43 ช่อง
- สูงสุด 300 KSPS
- การแปลง ADC แบบดิฟเฟอเรนเชียลหรือแบบปลายเดียว
- ฟังก์ชันทางคณิตศาสตร์อัตโนมัติกับสัญญาณอินพุต
- การหาค่าเฉลี่ย การคำนวณตัวกรอง การสุ่มตัวอย่างเพิ่มข้อมูล และการเปรียบเทียบเกณฑ์
- การทำงานแบบแยกกันสี่ส่วน (การตั้งค่าและผลลัพธ์) ที่บันทึกและเข้าถึงแยกกันได้
- ทำงานในโหมดพัก
- ช่องสัญญาณแอนะล็อกภายในห้าช่อง
รองรับวงจรแบ่งแรงดันไฟฟ้าแบบ Capacitive (CVD) ของฮาร์ดแวร์
- ควบคุมความไวต่อการตอบสนองการสัมผัสอัตโนมัติและลดขนาดซอฟต์แวร์และการใช้งาน CPU
ตัวแปลงดิจิทัลเป็นแอนะล็อก (DAC) 10 บิตหนึ่งตัว
ตัวแปลงดิจิทัลเป็นแอนะล็อก (DAC) 8 บิตสองตัว
วงจรเปรียบเทียบความเร็วสูง (CMP) สองตัว
ตัวจัดการอุปกรณ์ต่อพ่วงแบบแอนะล็อก
- ใช้เพิ่มประสิทธิภาพการใช้พลังงานในแอปพลิเคชันต่างๆ โดยการสลับอุปกรณ์ต่อพ่วงแบบแอนะล็อก
พอร์ตกำหนดเส้นทางสัญญาณ 8 บิต
- มีพอร์ตภายในที่ใช้เชื่อมต่ออุปกรณ์ต่อพ่วงดิจิทัล
ตัวจับเวลาอเนกประสงค์สองตัว
- ตัวจับเวลาแบบ 16 บิตสองตัวต่อเข้าด้วยกันเป็นตัวจับเวลาแบบ 32 บิตได้
ตัวควบคุมการเข้าถึงหน่วยความจำโดยตรง (DMA) สี่ตัว
- PWM แบบคู่ ขนาด 16 บิตจำนวนสามตัวให้เอาต์พุต PWM หกตัว
ความสามารถ Vectored Interrupt (VI) - เวลาตอบสนองต่อสัญญาณการขัดจังหวะเร็วขึ้น
- ลำดับความสำคัญสูง/ต่ำแบบเลือกได้
- เวลาแฝงในการขัดจังหวะแบบคงที่ของรอบคำสั่งสามรอบ
- จัดการปัญหาตามตารางข้อมูลเวกเตอร์แบบโปรแกรมได้
- เข้ากันได้กับระบบเก่าที่มีความสามารถในการขัดจังหวะก่อนหน้านี้
คุณสมบัติโหมดพลังงานต่ำ
- พัก: < 1μ ทั่วไปที่ 3V
- ประหยัดพลังงาน: CPU และอุปกรณ์ต่อพ่วงทำงานที่อัตรารอบต่างกัน (โดยทั่วไปแล้ว CPU จะต่ำกว่า)
- ไม่ทำงาน: CPU หยุดทำงานขณะที่อุปกรณ์ต่อพ่วงทำงาน
- พัก: อัตราสิ้นเปลืองพลังงานต่ำสุด
การปิดใช้งานโมดูลอุปกรณ์ต่อพ่วง (PMD)
การเลือกพินอุปกรณ์ต่อพ่วง (PPS)
- เปิดใช้งานการแมปพินการรับส่งสัญญาณ I/O แบบดิจิทัล
- UART สองตัว - UART หนึ่งตัวรองรับ LIN/DMX/DALI
- SPI/I2C
คุณสมบัติการเขียนโปรแกรม/การดีบัก
- In-Circuit Serial Programming™ (ICSP™) ผ่านสองพิน
- In-Circuit Debug (ICD) พร้อมเบรกพอยต์สามจุด ผ่านสองพิน
- ดีบักแบบรวมบนชิป
| ผลิตภัณฑ์ | จำนวนพิน | ขนาดหน่วยความจำโปรแกรม (KB) | บันทึกข้อมูลลง EEPROM (ไบต์) | ความละเอียด ADC สูงสุด (บิต) | จำนวนของออปแอมป์ | ออสซิลเลเตอร์ควบคุมด้วยตัวเลข (NCO) |
|---|---|---|---|---|---|---|
| PIC18F24Q71 | 28 | 16 | 256 | 12 | 2 | 1 |
| PIC18F25Q71 | 28 | 32 | 256 | 12 | 2 | 1 |
| PIC18F26Q71 | 28 | 64 | 256 | 12 | 2 | 1 |
| PIC18F44Q71 | 40 | 16 | 256 | 12 | 2 | 1 |
| PIC18F45Q71 | 40 | 32 | 256 | 12 | 2 | 1 |
| PIC18F46Q71 | 40 | 64 | 256 | 12 | 2 | 1 |
| PIC18F54Q71 | 48 | 16 | 256 | 12 | 2 | 1 |
| PIC18F55Q71 | 48 | 32 | 256 | 12 | 2 | 1 |
| PIC18F56Q71 | 48 | 64 | 256 | 12 | 2 | 1 |
การเสนอขายในรูปแบบตระกูลผลิตภัณฑ์ (จำนวนพินเทียบกับหน่วยความจำ)
| แฟลช (KB) | 28 พิน | 40 พิน | 48 พิน |
|---|---|---|---|
| 64 | PIC18F26Q71 | PIC18F46Q71 | PIC18F56Q71 |
| 32 | PIC18F25Q71 | PIC18F45Q71 | PIC18F55Q71 |
| 16 | PIC18F24Q71 | PIC18F44Q71 | PIC18F54Q71 |
แอนะล็อกแบบกำหนดค่าได้
ความยืดหยุ่นในการวางผัง
การปรับแต่งฮาร์ดแวร์
ฟังก์ชันประหยัดพลังงาน
ความยืดหยุ่นในการออกแบบ
ปลอดภัยไว้ก่อน
การตอบสนองของระบบที่ดีขึ้น
การทำงานของระบบที่มีประสิทธิภาพดีขึ้น
| ชื่อ | หมวดหมู่เอกสาร | หมวดหมู่เอกสาร |
|---|---|---|
| ไมโครคอนโทรลเลอร์ประสิทธิภาพสูง พลังงานต่ำ 28/40/44/48 ขา ในตระกูลผลิตภัณฑ์ PIC18F26/46/56Q71 พร้อมเอกสารข้อมูลเทคโนโลยี XLP | เอกสารข้อมูล | |
| ข้อผิดพลาดของซิลิคอนและการชี้แจงเอกสารข้อมูลของ PIC18F26/46/56Q71 | ข้อผิดพลาด | |
| TB3328 - การกำหนดค่าพื้นฐานของ ADC พร้อมการคำนวณและการสลับการทำงาน | เอกสารการใช้งาน | |
| การใช้งานเซนเซอร์พลังงานต่ำโดยใช้ APM | เอกสารการใช้งาน | |
| ADC พร้อมการคำนวณและการสลับการทำงานโดยใช้ DMA | เอกสารการใช้งาน | |
| TB3267 - การจัดลำดับช่องสัญญาณและการบันทึกการทำงานโดยใช้ ADC ที่มาพร้อมโมดูลการคำนวณและการสลับการทำงาน | เอกสารการใช้งาน |
