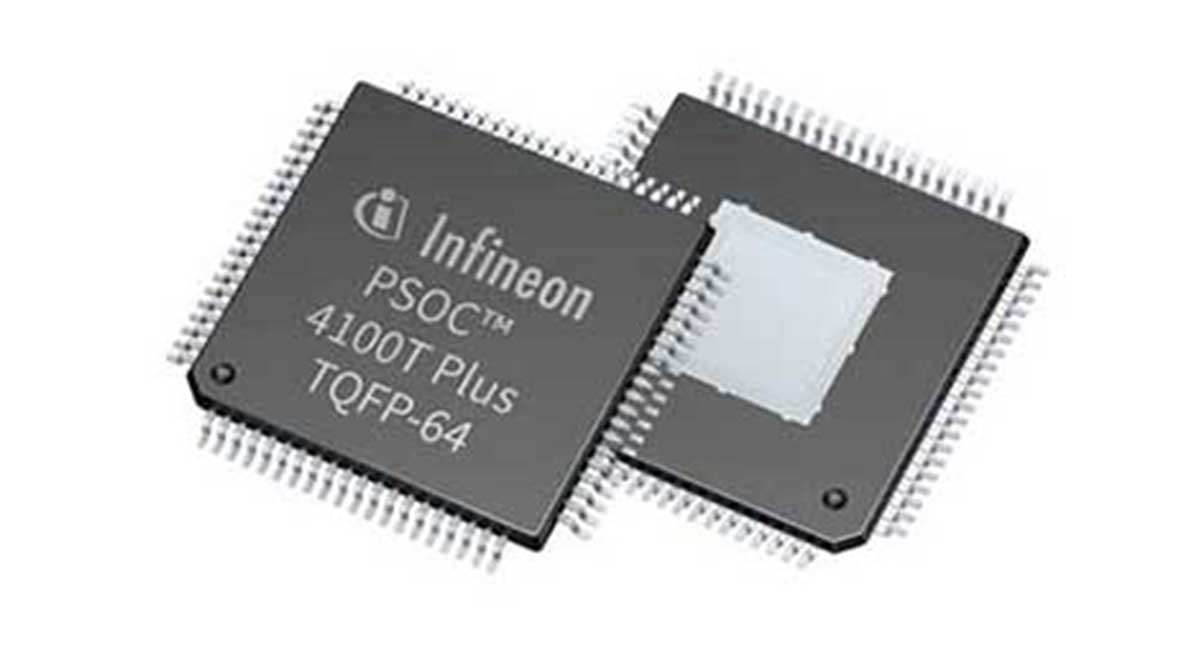

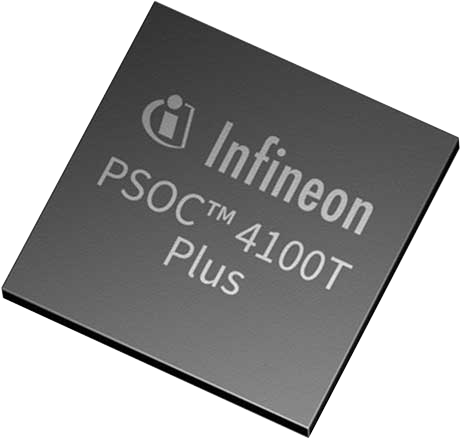

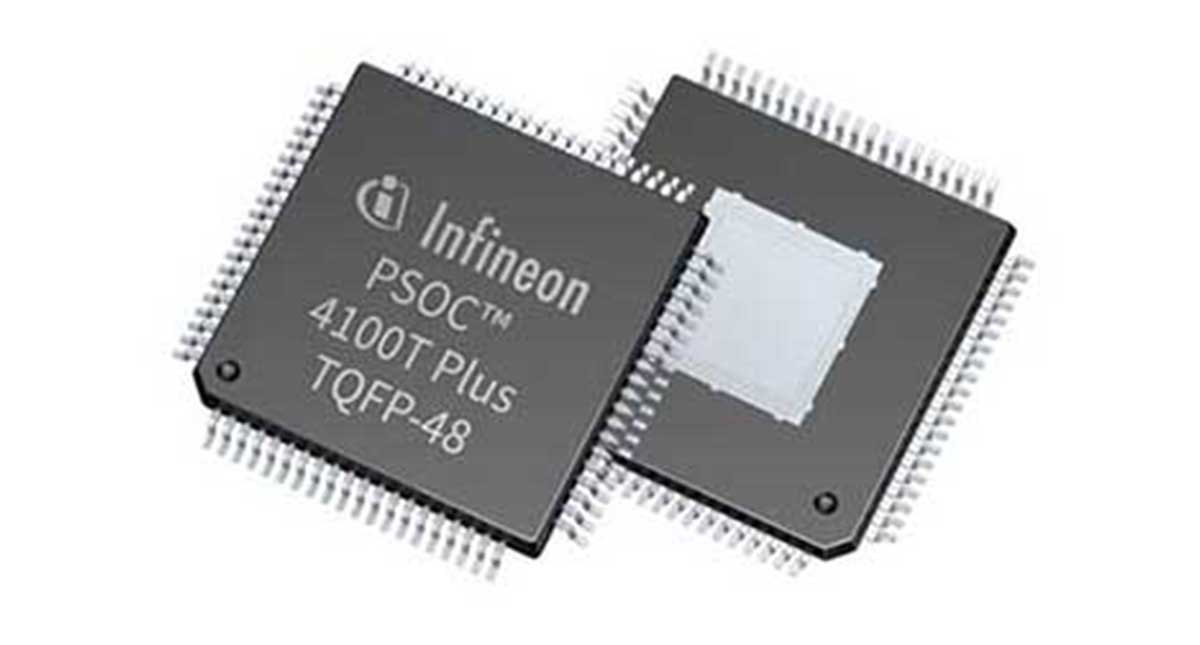

Infineon PSOC™ 4100T Plus MCUs
เทคโนโลยี CAPSENSE™ ยุคที่ 5 และ Multi-Sense สำหรับโซลูชันการรับรู้ขั้นสูงเพื่อการใช้งานด้านการควบคุมระบบและ HMI
กลุ่มผลิตภัณฑ์ไมโครคอนโทรเลอร์ PSOC™ 4100T Plus Arm® Cortex®-M0+ นั้นผสานรวมบล็อกอะนาล็อกและดิจิตอล โดยมีเทคโนโลยี Multi-Sense ประสิทธิภาพสูงของ Infineon ซึ่งมาพร้อมกับ 5th generation CAPSENSE™การรับรู้แบบเหนี่ยวนำ และการรับรู้ระดับของเหลว PSOC™ 4100T Plus นั้นเป็นการอัปเกรดครั้งใหญ่ของผลิตภัณฑ์ PSOC™ 4 ให้ความสามารถด้าน HMI อันล้ำสมัยผ่าน Multi-Sense การป้องกัน ESD และนาฬิกาที่มีความเที่ยงตรงยิ่งขึ้น
เทคโนโลยี CAPSENSE™ ยุคที่ 5 ของ Infineon ได้รับการปรับปรุงกว่ารุ่นก่อนเป็นอย่างมาก มีประสิทธิภาพอัตราส่วนระหว่างสัญญาณกับสัญญาณรบกวน (SNR) สูงกว่าถึง 10 เท่า ในขณะที่ใช้พลังงานน้อยกว่าถึง 10x ทำให้ไมโครคอนโทรลเลอร์ PSOC™ 4100T Plus มีความสามารถในการตรวจจับแบบเหนี่ยวนำขั้นสูง โดยใช้ประโยชน์จากสถาปัตยกรรมการตรวจจับแบบเมตริกความแตกต่างและอัตราส่วน ที่ให้ความยืดหยุ่นในด้านการเหนี่ยวนำของเซนเซอร์และความถี่ในการทำงาน นอกจากนี้ ไมโครคอนโทรลเลอร์ PSOC™ 4100T Plus ยังมีเทคโนโลยีการตรวจจับระดับของเหลวที่ทำงานโดยไม่ต้องสัมผัสกับของเหลวโดยตรง จึงเหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีเสียงดัง เทคโนโลยีนี้ยังสามารถตรวจจับของเหลวชนิดต่างๆ ในขณะที่ปฏิเสธโฟมและสารตกค้าง จึงช่วยเพิ่มความน่าเชื่อถือและความแม่นยำโดยรวม
ตัวเลือกหน่วยความจำสูง ร่วมกับอุปกรณ์ต่อพ่วง SAR ADC, MCU และ Multi-Sense ทำให้ PSOC™ 4100T Plus เป็น MCU ที่เหมาะสำหรับการใช้งานด้านการควบคุมระบบและ HMI

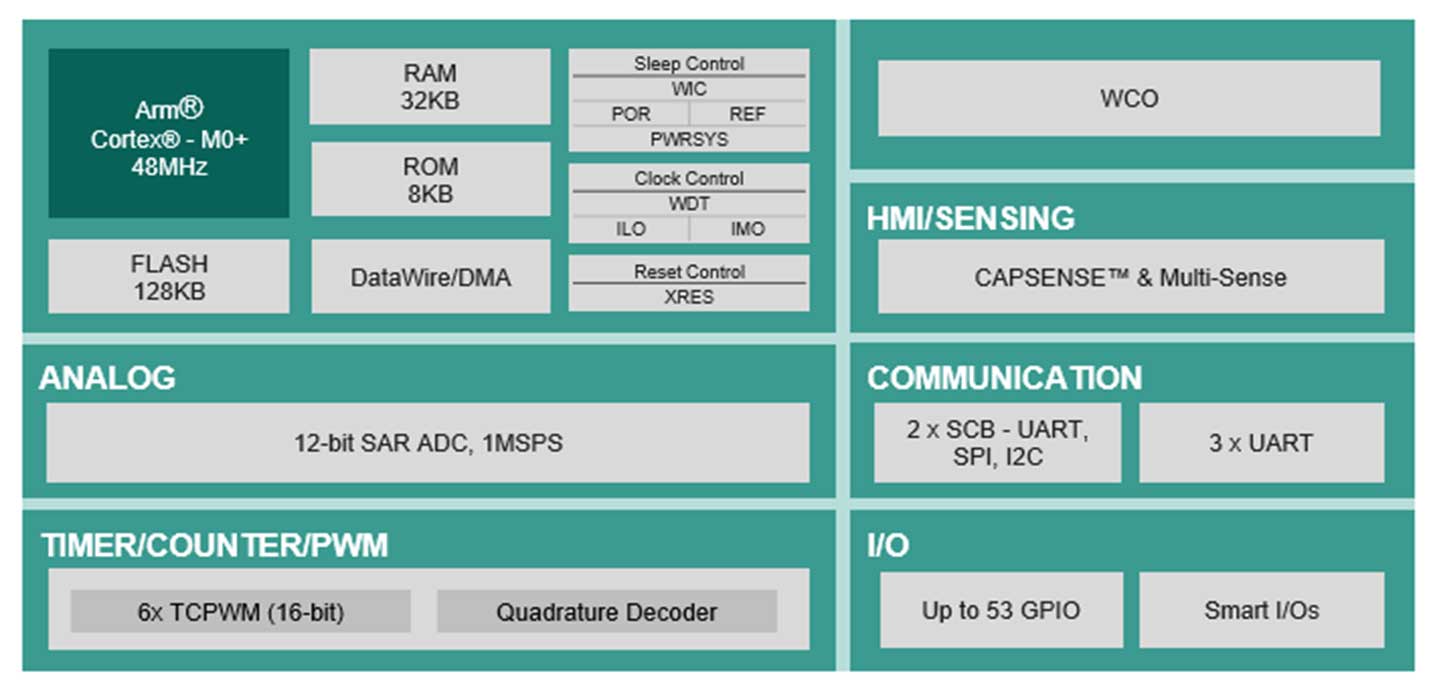

คุณสมบัติ
ระบบย่อย MCU 32-บิต
- 48-MHz Arm® Cortex®-M0+ CPU
- แฟลชสูงสุด 128 KB
- SRAM สูงสุด 32KB
- ตัวควบคุม DMA
อะนาล็อก
- 12-บิต, 1-Msps SAR ADC
การใช้พลังต่ำที่ 1.71 V ถึง 5.5 V
- โหมด Deep Sleep ที่มีการรับรู้ระบบสัมผัสแบบทำงานตลอดเวลา 8 µA
- การรับรู้แบบอัตโนมัติสำหรับการปรับแต่งให้ใช้พลังงานต่ำ ที่มีการตรวจจับและติดตามด้วยระบบสัมผัสแบบแอคทีฟ 300 µA (ค่าเฉลี่ย)

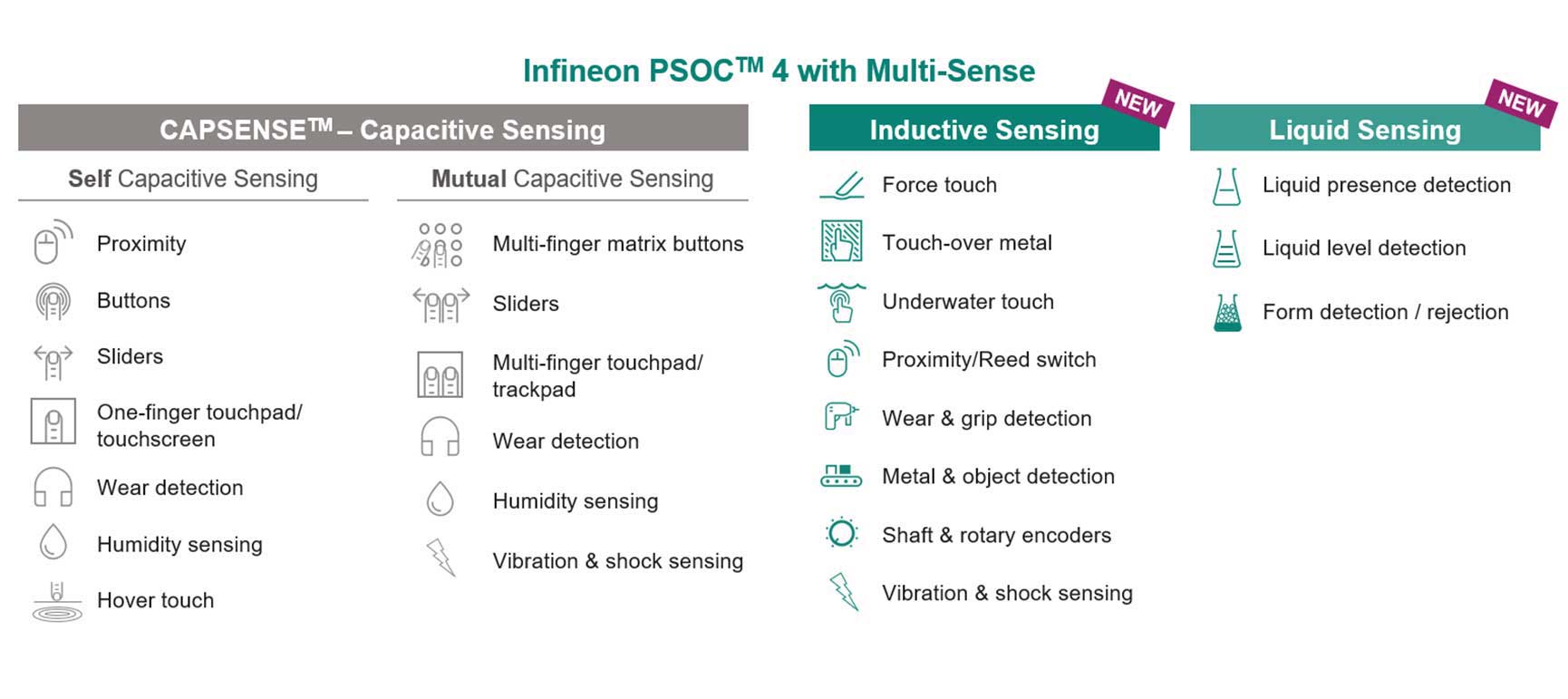

เทคโนโลยี CAPSENSE™ และ Multi-Sense ยุคที่ 5
- อัตราส่วนระหว่างสัญญาณกับสัญญาณรบกวนที่ดีที่สุดในระดับเดียวกันและการกันน้ำเพื่อการรับรู้แบบคาปาซิทีฟ
- การรับรู้แบบ “ทำงานตลอดเวลา” ในโหมด Deep Sleep และการตรวจจับการตื่นด้วยการสัมผัสด้วยฮาร์ดแวร์สำหรับการทำงานโดยใช้พลังต่ำพิเศษ
- การรับรู้แบบเหนี่ยวนำสำหรับ HMI บนพื้นผิวโลหะ การรับรู้แบบสัมผัส และระยะถึงวัตถุ
- การรับรู้การมีและระดับของเหลวแบบไม่สัมผัสที่น่าเชื่อถือ
- การรับรู้ระยะถึงวัตถุขั้นสูงด้วยการควบคุมด้วยท่าทางแบบตรง และการสัมผัสแบบฮูเวอร์ CAPSENSE™
- ModusToolbox™ Middleware จาก Infineon ช่วยให้สามารถออกแบบการรับรู้แบบคาปาซิทีฟได้ง่าย
รองรับได้สูงสุดถึง 32 อินพุตเซนเซอร์ รวมถึง:
- สูงสุดถึง 32 อินพุตคาปาซิทีฟตนเอง
- สูงสุดถึง 256 อินพุตคาปาซิทีฟร่วมกัน
- สูงสุดถึง 16 อินพุตแบบเหนี่ยวนำ
- สูงสุดถึง 53 ที่โปรแกรมได้ 8 I/O อัจฉริยะ
บล็อกดิจิตอลที่โปรแกรมได้
- บล็อกตัวจับเวลา/ตัวนับ/พัลส์-วิธ มอดูเลเตอร์ (TCPWW) แบบเวลา 16 บิตจำนวนหกตัว
- บล็อกการสื่อสารแบบอนุกรม (SCB) สองบล็อก ที่กำหนดค่าได้ที่สามารถรองรับอินเทอร์เฟส I2C, SPI หรือ UART
- สาม UART เฉพาะ
มีความน่าเชื่อถือเพิ่มขึ้น:
- ESD: 6.5KV (HBM)
- 1% IMO
ModusToolbox™ Software
- คอลเลคชันเครื่องมือหลายแพลตฟอร์มและไลบรารี่ซอฟต์แวร์อันครบครัน
- มาพร้อมกับ Board Support Package (BSP) Peripheral Driver Library (PDL) และมิดเดิลแวร์ เช่น CAPSENSE™
การใช้งาน
อุปกรณ์สวมใส่ | เครื่องช่วยฟัง:
แว่นตา AR/VR หูฟังแบบครอบหู
สมาร์ทโฮม | เครื่องใช้ไฟฟ้า:
สินค้าสีขาว, เครื่องใช้บนเคาน์เตอร์, หน้าจอควบคุมแบบสัมผัส, ผลิตภัณฑ์ IoT ที่เชื่อมต่ออย่างชาญฉลาด
ผู้บริโภคอื่นๆ | อุตสาหกรรม:
PG และการเล่นเกม, เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค, ตัวควบคุมการลดระดับ, รีโมทคอนโทรล, เครื่องพิมพ์, หน้าจอสัมผัส
เทคโนโลยีการรับรู้ด้วยระบบสัมผัส CAPSENSE™
เทคโนโลยีการรับรู้ด้วยระบบสัมผัส CAPSENSE™ ยุคที่ 5 ล่าสุดช่วยให้การออกแบบด้านพลังงานและการประหยัดพื้นที่แบบใหม่ ทำให้เป็นโซลูชั่นที่ดีที่สุดสำหรับอุปกรณ์สวมใส่ และอุปกรณ์อัจฉริยะที่ใช้พลังงานจากแบตเตอรี่ เทคโนโลยีการับรู้ที่ทำงาน “ตลอดเวลา” ใหม่ช่วยให้ใช้พลังงานต่ำมากทั้งแบบแอคทีฟและแบบสแตนด์บาย ซึ่งเป็นจุดเปลี่ยนที่สำคัญที่ช่วยยืดอายุการใช้งานแบตเตอรี่
เทคโนโลยี CAPSENSE™ ยุคที่ 5 จะช่วยเพิ่มประสิทธิภาพอัตราส่วนระหว่างสัญญาณกับสัญญาณรบกวน (SNR) ขึ้นถึง 10 เท่าเทียบกับรุ่นก่อนที่มีระเบียบวิธีการรับรู้แบบ ratiometric ที่เป็นเอกลักษณ์ - ช่วยลดขนาดของเซนเซอร์ สำหรับการออกแบบที่มีขนาดเล็กกว่า รองรับระบบสัมผัส Glove เพิ่มประสิทธิภาพการตรวจจับระยะและการควบคุมด้วยเกสเจอร์ การรับรู้ที่ใช้ง่าย เช่น การตรวจจับระดับของเหลว การรับรู้ระบบสัมผัสเหนือพื้นผิวโลหะ และการป้องกันเสียงรบกวนที่เหนือกว่า และประสบการณ์การออกแบบที่เหนือกว่าในสภาพแวดล้อมที่ท้าทาย CAPSENSE™ จะให้การสัมผัสที่แม่นยำแม้ในสภาพที่เปียกชื้น สำหรับปุ่มที่กันน้ำอย่างสมบูรณ์แบบ

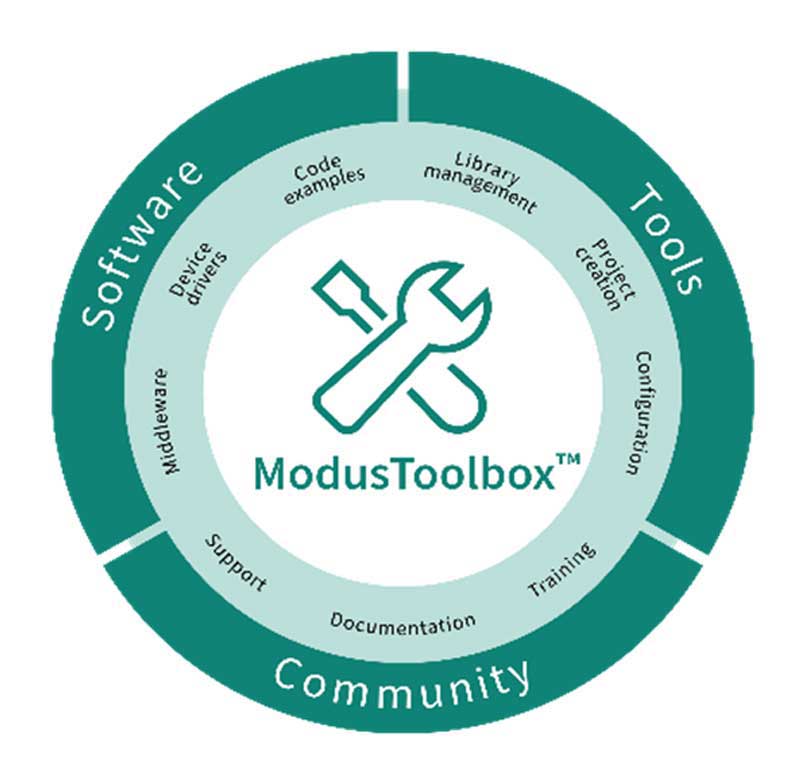

ModusToolbox™ Software
แพลตฟอร์มการพัฒนา ModusToolbox™ ช่วยให้การนำ CAPSENSE™ มาใช้มีความคล่องตัวระหว่างไมโครคอนโทรลเลอร์ PSOC™ หลายๆ ตัว ช่วยให้ปรับขนาดการใช้งาน HMI ได้กับผลิตภัณฑ์หลากหลายตระกูล ซอฟต์แวร์ ModusToolbox™ นั้นเป็นสภาพแวดล้อมการพัฒนาที่ทันสมัย เพิ่มขยายได้ ที่รองรับอุปกรณ์ไมโครคอนโทรลเลอร์ที่หลากหลาย รวมถึงผลิตภัณฑ์ PSOC™ มีให้เป็นสินทรัพย์ชุดเครื่องมือพัฒนา ไลบรารี่ และรันไทม์แบบฝังตัว ที่จะให้ประสบการณ์การพัฒนาที่ยืดหยุ่นและใช้งานง่าย
Infineon เป็นผู้ให้บริการทรัพยากรการพัฒนาที่หลากหลายเพื่อสนับสนุน PSOC™ 4100T Plus แพลตฟอร์มการพัฒนา ModusToolbox™ ช่วยสนับสนุนการพัฒนาระบบที่ใช้ CAPSENSE™ด้วยเครื่องมือ Sensor Designer ในตัวสำหรับระดับน้ำ และการรับรู้แบบเหนี่ยวนำ และไลบรารี่เฟิร์มแวร์ระบบสัมผัสเพื่อการออกแบบอินเทอร์เฟซระบบสัมผัสที่น่าเชื่อถือ แพลตฟอร์มการพัฒนา ModusToolbox™ ช่วยให้การนำ CAPSENSE™ มาใช้มีความคล่องตัวระหว่างไมโครคอนโทรลเลอร์ PSOC™ หลายๆ ตัว ช่วยให้ปรับขนาดการใช้งาน HMI ให้เข้ากับผลิตภัณฑ์หลากหลายตระกูล
แพคเกจ ModusToolbox™ นั้นรวมถึงโปรแกรมเดสก์ท็อปที่ช่วยให้สามารถ:
- สร้างแอปพลิเคชั่นแบบฝังตัวใหม่
- จัดการส่วนประกอบซอฟต์แวร์
- กำหนดค่าอุปกรณ์ต่อพ่วงและมิดเดิลแวร์
- การคอมไพล์ การเขียนโปรแกรม และการแก้บั๊ก
ชุดสร้างต้นแบบ PSOC™ 4100T Plus - CY8CPROTO-041TP
- แพลตฟอร์มการพัฒนาสำหรับการสร้างต้นแบบด้วย PSOC™ 4100T Plus MCU ที่มีเทคโนโลยี CAPSENSE™ และ Multi-Sense ยุคที่ 5
- ชุด Plug-and-Play จะช่วยให้นักพัฒนาสามารถสร้างและทดสอบแอปพลิเคชั่นที่ใช้ประโยชน์การรับรู้แบบเหนี่ยวนำด้วยตนเอง/ร่วม
