เซ็นเซอร์แบบ Time-of-Flight จาก Broadcom
Broadcom - การตรวจจับอัจฉริยะด้วยเทคโนโลยีออปติคัลสุดล้ำสมัย
Broadcom มีกลุ่มผลิตภัณฑ์เซ็นเซอร์แบบใช้แสงที่เฉพาะตัวสำหรับการตรวจจับอัจฉริยะในการใช้งานทางการแพทย์ อุตสาหกรรม ยานยนต์ ชีวการแพทย์ และการวิจัยทางวิทยาศาสตร์
กลุ่มผลิตภัณฑ์ประกอบไปด้วยเซ็นเซอร์แบบ Time-of-Flight (ToF) สำหรับวัดระยะห่างและการเคลื่อนไหว รวมถึงไฟ LED แบบ IR สำหรับม่านแสงเพื่อการใช้งานในการตรวจจับ
กลุ่มผลิตภัณฑ์เซ็นเซอร์แบบ Time-of-Flight หลายพิกเซลแบบ 3 มิติสำหรับวัดระยะห่างและการเคลื่อนไหว
การวัดระยะห่างแสงมีประโยชน์สำหรับการใช้งานเชิงอุตสาหกรรมที่หลากหลาย การใช้เซ็นเซอร์แบบ Time-of-Flight (ToF) ในการวัดและติดตามงานในระบบอัตโนมัติในโรงงานและการผลิตนั้นมีมาอย่างยาวนาน และมีกรณีการใช้งานใหม่ ๆ ในการวัดระยะห่างแสงที่จำเป็นต้องใช้ข้อมูล 3 มิติที่แม่นยำและผลิตภัณฑ์รุ่นใหม่ ๆ อย่างโดรนหรือ AMR/AGV
เทคโนโลยีเซ็นเซอร์ IC หลายพิกเซลสำหรับวัดระยะห่างและการเคลื่อนไหวที่พัฒนามาจากหลักการของ Time-of-Flight แบบใช้แสง
- AFBR-S50 เป็นโมดูลเซ็นเซอร์หลายพิกเซลแบบใช้แสงสำหรับการวัดระยะห่างและการเคลื่อนไหว โดยพัฒนามาจากการปรับใช้หลักการ Time-of-Flight (ToF)
- เซ็นเซอร์มีแหล่งกำเนิดเลเซอร์ในตัว อาร์เรย์ตัวรับแบบใช้แสง และเลนส์สำหรับการปรับให้เป็นแสงขนาน
คุณสมบัติ
- อัตราการวัดรวดเร็วสูงสุดถึง 3 kHz
- การทำงานสูงสุดถึง 200 kLux
- มีหลายพิกเซลสำหรับตรวจจับการเคลื่อนไหวแบบ 3 มิติ
- แหล่งจ่ายสัญญาณนาฬิกาในตัวที่ได้รับการปรับเทียบ
- ค่ามาตรฐานข้อผิดพลาดด้านความแม่นยำต่ำกว่า ± 1%
- วัดระยะที่ไม่แน่นอนได้สูงสุดถึง 100 ม. ในโหมด 2f
- พิกเซลอ้างอิงสำหรับการติดตามสภาพของระบบ
- มาพร้อมเลเซอร์คลาส 1 ที่ปลอดภัยกับดวงตา
วิดีโอ
เทคโนโลยี Time-of-Flight
การวัดการเปลี่ยนเฟส
เซ็นเซอร์หลายพิกเซล
เซ็นเซอร์ Supression สำหรับแสงแวดล้อม
เซ็นเซอร์ ToF จาก Broadcom
ประโยชน์ของเซ็นเซอร์ AFBR-S50
- ทนต่อแสงแวดล้อมและสัญญาณแบบใช้แสงอื่น ๆ
- แหล่งกำเนิดแสงเลเซอร์ในตัว (850nm/680nm)
- ระดับการผสานการทำงานสูง
- ช่วงระยะห่าง 0.01 - 30 ม.
- ความแม่นยำมากกว่า 1%
- ตัวเลือกหลายพิกเซล (1-32 พิกเซล)
- ใช้งานได้ดีกับทุกสภาพพื้นผิว
- อัตราเฟรมสูงสุดถึง 3kHz
- เลเซอร์คลาส 1 (ปลอดภัยกับดวงตา)
- พิกเซลอ้างอิงสำหรับการติดตามสภาพของระบบ
การใช้งานตามวัตถุประสงค์ในอุตสาหกรรม
- การตรวจจับเชิงอุตสาหกรรม
- การตรวจจับการปรากฏตัว
- การเคลื่อนไหว - ความเร็ว/ทิศทาง
- การตรวจจับท่าทางใน HMI
- หุ่นยนต์ - ระบบเตือนการชน
- การโฟกัสของกล้อง/ระบบกล้องวงจรปิด
- ฟังก์ชันการจัดตำแหน่ง
- การตรวจสอบระดับ
- เซ็นเซอร์สำหรับการจอด
- โดรน
- AMR/AGV
| เซ็นเซอร์ TOF | AFBR-S50MV85G | AFBR-S50LV85D | AFBR-S50MV68B | AFBR-S50MV85I |
|---|---|---|---|---|
| ช่วงสูงสุด (ดำ) | ปานกลาง: 10 ม. | ยาว: 30 ม. | ปานกลาง: 10 ม. | สั้นปานกลาง: 5 ม. |
| การใช้งาน | ระยะห่างและทิศทาง | ระยะไกลแบบจุดเดียว | จุดที่มองเห็นได้ | ระบบกล้องวงจรปิด |
| แหล่งกำเนิดแสงเลเซอร์ | 850nm (IR) | 850nm (IR) | 680nm (แดง) | 850nm (IR) |
| ความละเอียด / พิกเซล | 1.55°x1.55° | 1.55°x1.55° | 1.55°x1.55° | 1.55°x1.55° |
| Tx การเบี่ยงเบนของลำแสง | 4°x4° | < 2°x2° | < 1°x1° | 13° x 6° |
| รูปร่างของจุดแบบ 2 มิติ | ชนิดกลม | ชนิดกลม | ชนิดกลม | ชนิดสี่เหลี่ยม |
| ขนาดของจุด Tx ที่ระยะห่าง 1 ม. | 7 ซม. x 7 ซม. | 3.5 ซม. x 3.5 ซม. | 1.75 ซม. x 1.75 ซม. | 23 ซม. x 10.5 ซม. |
| จุด Rx ที่ระยะห่าง 1 ม. | 2.7 ซม. x 2.7 ซม. | 2.7 ซม. x 2.7 ซม. | 2.7 ซม. x 2.7 ซม. | 2.7 ซม. x 2.7 ซม. |
| มุมรับภาพ | < 12.4°x6.2° | < 1.55°x3.1° | 1.55°x1.55° | 12.4°x6.2° |
| พิกเซลแบบมีไฟ | 7-16 (32) | 1-3 (32) | 1 (32) | 32 |
| สามารถใช้งานแบบดรอปอินได้ | x | x | x | x |
| น้ำหนัก | 0.76 ก. | 0.76 ก. | 0.76 ก. | 0.76 ก. |

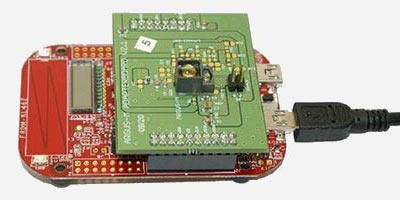

| ชุดประเมินเซ็นเซอร์ TOF | AFBR-S50MV85G-EK | AFBR-S50LV85D-EK | AFBR-S50MV68B-EK | AFBR-S50MV85I-EK |
| ดาวน์โหลดเอกสารข้อมูล |  AFBR-S50MV85G-DS105 | AFBR-S50LV85D-EK | AFBR-S50MV68B-EK | AFBR-S50MV85I-EK |
| เลือกซื้ออะไหล่ | ซื้อเลยตอนนี้AFBR-S50MV85G / AFBR-S50MV85G-EK | ซื้อเลยตอนนี้AFBR-S50LV85D / AFBR-S50LV85D-EK | ซื้อเลยตอนนี้AFBR-S50MV68B / AFBR-S50MV68B-EK | ซื้อเลยตอนนี้AFBR-S50MV85I / AFBR-S50MV85I-EK |
