กลุ่มผลิตภัณฑ์ไร้สายล่าสุดจาก ST
MCU ไร้สาย Sub-Ghz และ STM32 แบบ Bluetooth พลังงานต่ำ
เราคือผู้ขับเคลื่อนนวัตกรรมของคุณ
กลุ่มผลิตภัณฑ์ไร้สายล่าสุดจาก ST
STMicroelectronics มุ่งมั่นที่จะมอบโซลูชันการเชื่อมต่อแบบไร้สายที่มีความคุ้มค่าและเชื่อถือได้:
- เพื่อเชื่อมต่ออุปกรณ์อัจฉริยะกับอินเทอร์เน็ตและระบบคลาวด์ หรือมองในมุมกว้างขึ้นก็คือ การเชื่อมต่อกับอินเทอร์เน็ตของสรรพสิ่ง (IoT)
- เพื่อตรวจสอบ กำหนดค่า และควบคุมอุปกรณ์และเครื่องใช้ไฟฟ้าจากระยะไกล
- เพื่อแทนที่การใช้สายเคเบิลและคอนเนคเตอร์ด้วยการสื่อสารไร้สาย
ระยะใกล้
เทคโนโลยีไร้สายตามมาตรฐานที่ออกแบบมาให้เหมาะสมกับข้อกำหนดการเชื่อมต่อระยะสั้น พลังงานต่อบิต และอัตราการส่งข้อมูล เป็นสิ่งที่อยู่เบื้องหลังทุกเครือข่ายไม่ว่าจะเกิดขึ้นโดยตั้งใจหรือตามธรรมชาติก็ดี เมื่อเครือข่ายเซ็นเซอร์ไร้สายและ IoT มีความสำคัญมากขึ้น อุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่จึงต้องใช้การเชื่อมต่อแบบไร้สาย ผลิตภัณฑ์ของ ST ประกอบไปด้วยตัวรับส่งสัญญาณ RF หลากหลายแบบ โปรเซสเซอร์สำหรับการใช้งานไร้สาย โคโปรเซสเซอร์เครือข่าย และโมดูลที่ผ่านการรับรองอย่างเต็มรูปแบบสำหรับเทคโนโลยีการเชื่อมต่อไร้สายสำคัญ ซึ่งรวมถึง Bluetooth LE ®, Thread และ Zigbee เพื่อการเชื่อมต่ออุปกรณ์แบบจุดต่อจุด แบนด์ขนาดกว้างพิเศษสำหรับการระบุตำแหน่งที่แม่นยำ
ระยะไกล
เทคโนโลยีไร้สายตามมาตรฐานที่ออกแบบมาให้เหมาะสมกับข้อกำหนดการเชื่อมต่อระยะไกล ประสิทธิภาพการใช้พลังงาน และอัตราการส่งข้อมูล เป็นสิ่งที่อยู่ทุกเบื้องหลังเครือข่ายไม่ว่าจะเกิดขึ้นโดยตั้งใจหรือตามธรรมชาติก็ดี เมื่อเครือข่ายเซ็นเซอร์ไร้สายและ IoT มีความสำคัญมากขึ้น อุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่จึงต้องใช้การเชื่อมต่อแบบไร้สาย กลุ่มผลิตภัณฑ์ของ ST มีทั้งตัวรับส่งสัญญาณ RF, หลากหลายแบบ ไมโครคอนโทรลเลอร์ไร้สาย, IC โปรเซสเซอร์เครือข่าย และโมดูลที่ผ่านการรับรองชั้นเยี่ยมสำหรับเทคโนโลยีการเชื่อมต่อไร้สายสำคัญ ซึ่งรวมถึง Sub-1GHz, LoRaWAN, Sigfox, M-Bus ไร้สาย (wM-Bus), LTE Cat 1 กับ IoT ในช่องสัญญาณแคบ (NB-IoT), WiSUN กับ 6LowPAN
ระยะใกล้
X-NUCLEO-IDB05A2
บอร์ดเสริม Bluetooth พลังงานต่ำที่ใช้โมดูล BlueNRG-M0 สำหรับ STM32 Nucleo
รายละเอียดผลิตภัณฑ์
BlueNRG-M0 รองรับ Bluetooth v4.2 ซึ่งผ่านการรับรอง FCC และ IC (รหัส FCC: S9NBNRGM0AL; IC: 8976C-BNRGM0AL) อุปกรณ์นี้รองรับการทำงานในโหมด Master/Slave ได้พร้อมกันแล้วก็ยังสามารถใช้เป็นเซ็นเซอร์ Bluetooth พลังงานต่ำและเป็นอุปกรณ์ฮับได้อีกด้วย BlueNRG-M0 มอบแพลตฟอร์ม RF ที่ครบวงจรในฟอร์มแฟกเตอร์ขนาดเล็กจิ๋ว พร้อมวิทยุในตัว สายอากาศ และออสซิลเลเตอร์ LPO ความถี่สูง
X-NUCLEO-IDB05A2 ใช้ได้กับเลย์เอาต์คอนเนคเตอร์ ST Morpho (แบบไม่ยึดติดตั้ง) และ UNO R3 เตอร์จาก Arduino X-NUCLEO-IDB05A2 เชื่อมต่อกับไมโครคอนโทรลเลอร์ STM32 ผ่านพิน SPI และช่วยเปลี่ยนสัญญาณนาฬิกา SPI ค่าเริ่มต้น สาย Chip Select SPI และ SPI IRQ โดยแทนที่ตัวต้านทานบนบอร์ดเสริม
ข้อกำหนดจำเพาะของผลิตภัณฑ์
คุณสมบัติสำคัญ
- บอร์ดเสริม STM32 Nucleoที่ใช้ BlueNRG-M0 ที่รองรับ Bluetooth v4.2 โมดูลที่ได้รับการรับรอง FCC และ IC (รหัส FCC: S9NBNRGM0AL; IC: 8976C-BNRGM0AL)
- คุณสมบัติหลักของ BlueNRG-M0
- ฝังโปรโตคอลสแต็ก Bluetooth พลังงานต่ำ (GAP, GATT, SM, L2CAP, LL, RFPHY)
- ฝังโปรเซสเซอร์เครือข่าย BlueNRG-MS
- ชิปเสาอากาศออนบอร์ด
- ฟอร์มแฟกเตอร์ขนาดเล็ก: 11.5 มม. x 13.5 มม.
- มีคอนเนคเตอร์ Arduino UNO R3
- โซลูชันที่ปรับขนาดได้สามารถเรียงซ้อนบอร์ดจำนวนมากสำหรับระบบที่ใหญ่ขึ้น
- ฟรีตัวอย่างและไลบรารีเฟิร์มแวร์ด้านการพัฒนาที่ครอบคลุมสำหรับ BlueNRG-MS ซึ่งใช้งานได้กับเฟิร์มแวร์ STM32Cube
- เป็นไปตามข้อกำหนด RoHS
BlueNRG-2 X-NUCLEO-BNRG2A1
บอร์ดเสริม Bluetooth พลังงานต่ำโดยพัฒนามาจากโมดูล BLUENRG-M2SP สำหรับ STM32 Nucleo
รายละเอียดผลิตภัณฑ์
บอร์ดเสริม X-NUCLEO-BNRG2A1 มอบการเชื่อมต่อ Bluetooth พลังงานต่ำให้ผู้พัฒนาแอปพลิเคชัน และสามารถเสียบเข้ากับบอร์ดพัฒนา STM32 Nucleo (เช่น NUCLEO-L476RG ที่มีไมโครคอนโทรลเลอร์ STM32 กําลังไฟต่ำพิเศษ) ผ่านคอนเนคเตอร์ Arduino UNO R3 ได้
บอร์ดเสริมมีคุณสมบัติที่เข้ากันได้กับ Bluetooth® v5.0 และมีโมดูลโปรเซสเซอแอปพลิเคชัน BlueNRG-M2SP ที่ผ่านการรับรอง FCC ซึ่งใช้ระบบบนชิป BlueNRG-2 จาก ST SoC นี้จัดการโปรโตคอลและสแต็ก Bluetooth พลังงานต่ำทั้งหมดในคอร์ Cortex-M0 และหน่วยความจำแฟลชแบบตั้งโปรแกรมได้ ซึ่งสามารถรองรับแอปพลิเคชันแบบกำหนดเองที่พัฒนามาโดยใช้ SDK โมดูล BlueNRG-M2SP รองรับโหมด Master และ Slave ที่เพิ่มอัตราการถ่ายโอนพร้อมกับส่วนขยายขนาดข้อมูล (DLE) และการเข้ารหัสรักษาปลอดภัย AES-128 X-NUCLEO-BNRG2A1 เชื่อมต่อกับไมโครคอนโทรลเลอร์ STM32 Nucleo ผ่านการเชื่อมต่อ SPI และพิน GPIO ซึ่งบางตัวสามารถกำหนดค่าได้โดยใช้ฮาร์ดแวร์
ข้อกำหนดจำเพาะของผลิตภัณฑ์
ข้อมูลโดยย่อ
คุณสมบัติสำคัญ
- ใช้โมดูล BlueNRG-M2SP โมดูลที่ผ่านการรับรอง FCC (รหัส FCC: S9NBNRGM2SP และ IC: B976C-BNRGM2SP)
- ใช้งานได้กับบอร์ด STM32 Nucleo
- มีคอนเนคเตอร์ Arduino UNO R3
- ผ่านมาตรฐาน AWS จาก Amazon
- โซลูชันที่ปรับขนาดได้สามารถเรียงซ้อนบอร์ดจำนวนมากสำหรับระบบที่ใหญ่ขึ้น
- ฟรีตัวอย่างและไลบรารีเฟิร์มแวร์ด้านการพัฒนาที่ครอบคลุมสำหรับ BlueNRG-2 ซึ่งใช้งานได้กับ STM32Cube
- BlueNRG-M2SP:
- เป็นไปตามข้อจำกัดเฉพาะ Bluetooth v5.2
- รองรับโหมด Master และ Slave
- ส่วนขยายขนาดชุดข้อมูลของ BLE
- ฝังบาลันแบบแมตช์ BALF-NRG-02D3 ในตัวพร้อมตัวกรองฮาร์มอนิก
- อินเทอร์เฟซ:
- 1 UART, 1 I²C, 1 SPI, 14 GPIOs, อุปกรณ์ตั้งเวลามัลติฟังก์ชัน 2 ตัว, ADC 10-บิต, Watchdog & RTC, คอนโทรลเลอร์ DMA, PDM สตรีมโปรเซสเซอร์, อินเทอร์เฟซดีบัก SWD
- ฟอร์มแฟกเตอร์ขนาดเล็ก: 11.5 มม. x 13.5 มม.
- เสริมไลบรารีโปรโตคอลสแต็ก Bluetooth พลังงานต่ำ (GAP, GATT, SM, L2CAP, LL)
- โคโปรเซสเซอร์รักษาความปลอดภัย AES
- SDK Bluetooth พลังงานต่ำพร้อมโปรไฟล์ที่หลากหลาย
- ฝัง BlueNRG-2 BLE SoC:
- คอร์ที่ใช้ Cortex-M0 32-บิตประสิทธิภาพสูง กําลังไฟต่ำพิเศษ
- หน่วยความจำแฟลช 256 KB ในตัวแบบตั้งโปรแกรมได้
- RAM 24KB ในตัวพร้อมการเก็บรักษาข้อมูล
- กำลังไฟเอาต์พุตที่ใช้ได้สูงสุดถึง +8 dBm
- ค่าความไว Rx ต่ำสุดถึง -88 dBm
- ผลรวมของกำลังส่งสัญญาณที่มาถึงปลายทางพร้อมความเที่ยงของกำลังส่งสัญญาณอันยอดเยี่ยมสูงสุดถึง 96 dB
BlueNRG-2 STEVAL-IDB008V2
แพลตฟอร์มการประเมินที่ใช้ BlueNRG-2
รายละเอียดผลิตภัณฑ์
แพลตฟอร์มการประเมิน STEVAL-IDB008V2 ใช้ระบบบนชิป BlueNRG-2 Bluetooth® Smart พลังงานต่ำ พร้อมหน่วยความจำแฟลช 256 KB และ RAM 24 KB ที่เป็นไปตามข้อกำหนดจำเพาะของ Bluetooth® SMART v5.0 ซึ่งรองรับการทำงานในโหมด Master, โหมด Slave และโหมด Master กับ Slave ได้พร้อมกัน รวมถึงฟีเจอร์ส่วนขยายขนาดข้อมูลของ Bluetooth พลังงานต่ำ
STEVAL-IDB008V2 ยังเป็นชุดทรัพยากรฮาร์ดแวร์สำหรับการใช้งานในสถานการณ์ต่าง ๆ ทั้งข้อมูลเซ็นเซอร์ (เซ็นเซอร์ตัววัดความเร่ง ความดัน และอุณหภูมิ) รีโมตคอนโทรล (ปุ่มและ LED) และการจัดการข้อความดีบักผ่าน COM เสมือนทาง USB ตัวเลือกการรับไฟฟ้าสามแบบ (USB เท่านั้น แบตเตอรี่เท่านั้น และแหล่งจ่ายไฟภายนอกพ่วง USB) เพื่อความยืดหยุ่นขั้นสูงในการพัฒนาและทดสอบการใช้งาน
ข้อกำหนดจำเพาะของผลิตภัณฑ์
เอกสารข้อมูลทางเทคนิค
คุณสมบัติสำคัญ
- บอร์ด Bluetooth®SMART ที่ใช้ระบบบนชิป BlueNRG-2 Bluetooth พลังงานต่ำ
- ซอฟต์แวร์สำเร็จรูปชุดเครื่องมือพัฒนาที่เกี่ยวกับ BlueNRG-2 ซึ่งประกอบไปด้วยเฟิร์มแวร์และเอกสารกำกับ
- กำลังไฟเอาต์พุตที่ใช้ได้สูงสุดถึง +8 dBm (ที่คอนเนคเตอร์เสาอากาศ)
- ความไวของตัวรับอันยอดเยี่ยม (-88 dBm)
- สิ้นเปลืองกำลังไฟต่ำมาก: 7.7 mA RX และ 8.2 mA TX ที่ +0 dBm
- เป็นไปตามข้อจำกัดเฉพาะ Bluetooth® SMART v5.0 รองรับการทำงานในโหมด Master, โหมด Slave และโหมด Master กับ Slave ได้พร้อมกัน รวมถึงฟีเจอร์ส่วนขยายขนาดข้อมูลของ Bluetooth พลังงานต่ำ
- BALF-NRG-02D3 บาลันในตัวรุ่นใหม่ที่รวมวงจรโครงข่ายแมตช์ชิงและตัวกรองฮาร์มอนิกไว้ด้วยกัน
- คอนเนคเตอร์ SMA สำหรับเสาอากาศหรือเครื่องมือวัด
- ไฟ LED แสดงสถานะผู้ใช้ 3 จุด
- ปุ่มผู้ใช้ 2 ปุ่ม
- มาตรวัดความเร่งดิจิทัล 3 มิติและไจโรสโคปดิจิทัล 3 มิติ
- เซ็นเซอร์วัดแรงดัน MEMS ที่มีเซ็นเซอร์วัดอุณหภูมิในตัว
- เป็นไปตามข้อกำหนด RoHS
STEVAL-IDB011V1
แพลตฟอร์มการประเมินที่ใช้ระบบบนชิป BlueNRG-355MC
รายละเอียดผลิตภัณฑ์
แพลตฟอร์มการประเมิน STEVAL-IDB011V1 ออกแบบมาเพื่อช่วยพัฒนาและทดสอบการใช้งาน Bluetooth® พลังงานต่ำ โดยใช้ระบบบนชิป BlueNRG-LP พลังงานต่ำที่ผสานเข้ากับเซ็นเซอร์วัดความเฉื่อยกับสภาพแวดล้อม MEMS และไมโครโฟน MEMS ดิจิทัล รวมถึงปุ่มอินเทอร์เฟซกับไฟ LED ต่าง ๆ BlueNRG-LP มาพร้อมคุณสมบัติ 64 MHz, คอร์ ARM® Cortex®-M0+ 32 บิต, หน่วยความจำแฟลชแบบตั้งโปรแกรมได้ 256 KB, หน่วยความจำ SRAM 64 KB, MPU และชุดอุปกรณ์ต่อพ่วงหลากหลายประเภท (6x PWM, 2x I²C, 2x SPI/I2S, SPI, USART, UART, PDM, ADC SAR 12 บิต) แพลตฟอร์มนี้เป็นไปตามข้อกำหนดจำเพาะของ Bluetooth® LE ที่รองรับการทำงานในโหมด Master, โหมด Slave และโหมด Master กับ Slave ได้พร้อมกัน, ส่วนขยายขนาดข้อมูล, 2 Mbps และฟีเจอร์สแกนและโฆษณาส่วนขยายระยะไกล
ข้อกำหนดจำเพาะของผลิตภัณฑ์
เอกสารข้อมูลทางเทคนิค
คุณสมบัติสำคัญ
- บอร์ดประเมิน Bluetooth® หลังงานต่ำที่ใช้ระบบบนชิป BlueNRG-LP Bluetooth พลังงานต่ำ (แพ็กเกจ QFN48)
- ซอฟต์แวร์สำเร็จรูปชุดเครื่องมือพัฒนาที่เกี่ยวกับ BlueNRG-LP (STSW-BNRGLP-DK) ซึ่งประกอบไปด้วยเฟิร์มแวร์และเอกสารกำกับ
- กำลังไฟเอาต์พุตแบบตั้งโปรแกรมได้สูงสุดถึง +8 dBm (ที่คอนเนคเตอร์เสาอากาศ)
- ความไวของตัวรับอันยอดเยี่ยม (-96 dBm ที่ 1 Mbps, -103 dBm ที่ 125 bps ระยะไกล)
- สิ้นเปลืองกำลังไฟต่ำมาก: 3.4 mA RX ที่ระดับของความไวและ 4.3 mA TX ที่ +0 dBm
- รองรับการทำงานในโหมด Master, Slave และ Master กับ Slave ได้พร้อมกัน
- ส่วนขยายขนาดข้อมูล Bluetooth พลังงานต่ำ, 2 Mbps, การสแกนและโฆษณาส่วนขยายระยะไกล
- คอนเนคเตอร์ SMA สำหรับเสาอากาศหรือเครื่องมือวัด
- คอนเนคเตอร์ Arduino R3
- ไฟ LED แสดงสถานะผู้ใช้ 3 จุดและปุ่มผู้ใช้ 2 ปุ่ม
- มาตรวัดความเร่ง/ไจโรสโคปดิจิทัล MEMS
- เซ็นเซอร์วัดความดัน/อุณหภูมิดิจิทัล MEMS
- ไมโครโฟนดิจิทัล MEMS
- ตัวแก้ไขข้อบกพร่อง CMSIS-DAP และตัวช่วยเขียนโปรแกรมลากแล้ววางในตัว
- เป็นไปตามข้อกำหนด RoHS
ระยะไกล
S2-LP X-NUCLEO-S2868A2
บอร์ดเสริม RF Sub-1 GHz 868 MHz ที่ใช้วิทยุ S2-LP สำหรับ STM32 Nucleo
รายละเอียดผลิตภัณฑ์
บอร์ดเสริม X-NUCLEO-S2868A2 ที่ใช้ S2-LP อุปกรณ์รับส่ง RF กําลังไฟต่ำพิเศษและทำงานในย่านความถี่ ISM 868 MHz X-NUCLEO-S2868A2 เชื่อมต่อกับไมโครคอนโทรลเลอร์ STM32 Nucleo ผ่านการเชื่อมต่อ SPI และพิน GPIO คุณสามารถเปลี่ยน GPIO บางส่วนได้โดยการยึดหรือถอดตัวต้านทาน บอร์ดเสริมนี้ใช้งานได้กับคอนเนคเตอร์ ST morpho และ Arduino UNO R3
รายละเอียดผลิตภัณฑ์
ข้อมูลโดยย่อ
คุณสมบัติสำคัญ
- ใช้วิทยุ S2-LP
- S2-LP อุปกรณ์รับส่ง sub-1 GHz กําลังไฟต่ำพิเศษช่วงคลื่นแคบที่ปรับจูนในย่านความถี่ 860 - 940 MHz
- กำลังไฟเอาต์พุต RF แบบตั้งโปรแกรมได้สูงสุดถึง +16 dBm
- แบบแผนการกล้ำสัญญาณ: 2-FSK, 2-GFSK, 4-FSK, 4-GFSK, OOK และ ASK
- อัตราการส่งข้อมูลทางอากาศจาก 0.1 ถึง 500 kbps
- สิ้นเปลืองกำลังไฟต่ำพิเศษ: 7 mA RX และ 10 mA TX ที่ +10 dBm
- แพ็กเกจสนับสนุนฮาร์ดแวร์ IEEE 802.15.4g พร้อมการไวท์เทนนิ่ง, FEC, CRC และการตรวจจับคำ SYNC แบบคู่
- บัฟเฟอร์แบบ FIFO RX และ TX 128 ไบต์
- รองรับ M-Bus ไร้สาย
- ความไวของตัวรับที่มีประสิทธิภาพยอดเยี่ยม (สูงสุดถึง -130 dBm)
- เอนจินโปรโตคอลไทม์เอาต์ การส่งสัญญาณซ้ำ และการส่งสัญญาณยืนยันแบบอัตโนมัติ
- ใช้งานได้กับบอร์ด STM32 Nucleo
- ใช้งานได้กับคอนเนคเตอร์ Arduino UNO R3
- บาลัน IPD BALF-SPI2-01D3 สำหรับวงจรโครงข่ายแมตช์ชิงและตัวกรองฮาร์มอนิก
- ใช้งานได้กับ Sigfox
- เฟิร์มแวร์ตัวอย่างสำหรับการสื่อสารแบบ P2P
- ใช้งานได้กับ 6LoWPAN ด้วย STM32Cube
- เป็นไปตามข้อกำหนด RoHS และ WEEE
S2-LP X-NUCLEO-S2915A1
บอร์ดเสริม RF Sub-1 GHz 915 MHz ที่ใช้วิทยุ S2-LP สำหรับ STM32 Nucleo
รายละเอียดผลิตภัณฑ์
บอร์ดเสริม X-NUCLEO-S2915A1 ใช้วิทยุ S2-LP และทำงานในย่านความถี่ ISM 915 MHz ด้วยคอนเนคเตอร์ Morpho และ Arduino UNO R3 บอร์ดเสริมนี้ใช้งานได้กับคอนเนคเตอร์ ST Morpho และ Arduino UNO R3 X-NUCLEO-S2915A1 เชื่อมต่อกับไมโครคอนโทรลเลอร์ STM32 Nucleo ผ่านการเชื่อมต่อ SPI และพิน GPIO คุณสามารถเปลี่ยน GPIO บางส่วนได้โดยการยึดหรือถอดตัวต้านทาน
ข้อกำหนดจำเพาะของผลิตภัณฑ์
ข้อมูลโดยย่อ
คุณสมบัติสำคัญ
- ใช้วิทยุ S2-LP
- S2-LP อุปกรณ์รับส่ง Sub-1 GHz กําลังไฟต่ำพิเศษช่วงคลื่นแคบที่ปรับจูนในย่านความถี่ 860-940 MHz
- กำลังไฟเอาต์พุต RF แบบตั้งโปรแกรมได้สูงสุดถึง +27 dBm
- แบบแผนการกล้ำสัญญาณ: 2-FSK, 2-GFSK, 4-FSK, 4-GFSK, OOK และ ASK
- อัตราการส่งข้อมูลทางอากาศจาก 0.1 ถึง 500 kbps
- สิ้นเปลืองกำลังไฟต่ำพิเศษ: 7 mA RX และ 10 mA TX ที่ +10 dBm
- แพ็กเกจสนับสนุนฮาร์ดแวร์ IEEE 802.15.4g พร้อมการไวท์เทนนิ่ง, FEC, CRC และการตรวจจับคำ SYNC แบบคู่
- บัฟเฟอร์แบบ FIFO RX และ TX 128 ไบต์
- รองรับ M-Bus ไร้สาย
- ความไวของตัวรับที่มีประสิทธิภาพยอดเยี่ยม (สูงสุดถึง -130 dBm)
- เอนจินโปรโตคอลไทม์เอาต์ การส่งสัญญาณซ้ำ และการส่งสัญญาณยืนยันแบบอัตโนมัติ
- ใช้งานได้กับบอร์ด STM32 Nucleo
- ใช้งานได้กับคอนเนคเตอร์ Arduino UNO R3
- ใช้งานได้กับ Sigfox
- เฟิร์มแวร์ตัวอย่างสำหรับการสื่อสารแบบ P2P
- ใช้งานได้กับ 6LoWPAN ด้วย STM32Cube
- รหัส FCC: S9NS2915A
- รหัส IC: 8976C-S2915A1
- เป็นไปตามข้อกำหนด RoHS และ WEEE

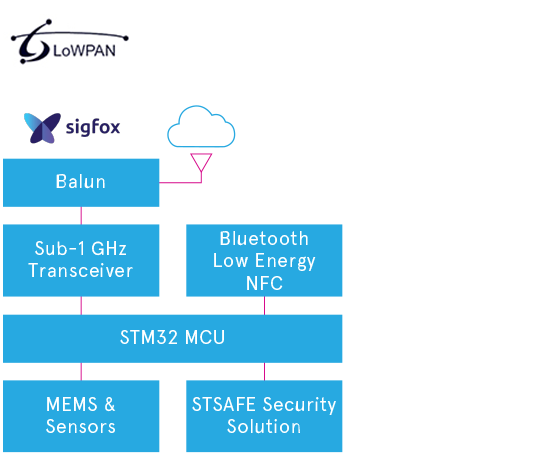

S2-LP STEVAL-FKI868V2
บอร์ดเสริม RF Sub-1 GHz 915 MHz ที่ใช้วิทยุ S2-LP สำหรับ STM32 Nucleo
รายละเอียดผลิตภัณฑ์
บอร์ดประเมิน STEVAL-FKI868V2 ใช้ตัวรับส่งสัญญาณอัตราส่งข้อมูลต่ำ กําลังไฟต่ำพิเศษ S2-LP Sub-1GHz ที่เหมาะสำหรับช่วงคลื่น ISM กับ M-Bus ไร้สาย แผงวงจรหลัก NUCLEO-L053R8 มีไมโครคอนโทรลเลอร์พลังงานต่ำ STM32L0 เพื่อควบคุม S2-LP บอร์ดนี้รวมตัวตั้งโปรแกรม/ตัวแก้ไขข้อบกพร่อง ST-LINK/V2-1 ไว้ในตัวเพื่ออัปเดตเฟิร์มแวร์
ข้อกำหนดจำเพาะของผลิตภัณฑ์
ข้อมูลโดยย่อ
คุณสมบัติสำคัญ
- S2-LP อุปกรณ์รับส่ง Sub-1GHz กําลังไฟต่ำพิเศษช่วงคลื่นแคบในโมดูล RF แบบสแตนด์อโลนที่ปรับจูนในย่านความถี่ 860-940 MHz
- บอร์ดการพัฒนา STM32 Nucleo-64 พร้อม MCU รุ่น STM32L0
- เหมาะสำหรับระบบ M-Bus ไร้สาย
- ชุดอุปกรณ์สำหรับพัฒนา S2-LP ที่เกี่ยวข้องซึ่งประกอบด้วยเฟิร์มแวร์และเอกสารกำกับสำหรับ STM32L และ GUI
- กำลังไฟเอาต์พุต RF แบบตั้งโปรแกรมได้สูงสุดถึง +16 dBm
- แบบแผนการกล้ำสัญญาณ: 2-FSK, 2-GFSK, 4-FSK, 4-GFSK, OOK, และ ASK
- อัตราการส่งข้อมูลทางอากาศจาก 0.3 ถึง 500 kbps
- สิ้นเปลืองกำลังไฟต่ำพิเศษ:
- 6.7 mA RX
- 10 mA TX ที่ +10 dBm
- ความไวของตัวรับที่มีประสิทธิภาพยอดเยี่ยม (สูงสุดถึง -130 dBm)
- โหมดการทำงาน RX/TX ในรอบการทำงานระดับต่ำ
- เอนจินโปรโตคอลไทม์เอาต์ การส่งสัญญาณซ้ำ และการส่งสัญญาณยืนยันแบบอัตโนมัติ
- อินเทอร์เฟซ SPI สำหรับไมโครคอนโทรลเลอร์
- อินเทอร์เฟซ USB
- เป็นไปตามข้อกำหนด RoHS
ระยะใกล้
ซื้อเลยตอนนี้
การลดต้นทุนผลิตไฟฟ้าจำนวนมาก
แพลตฟอร์มคอร์คู่แบบเปิด
กําลังไฟต่ำพิเศษ
ระบบรักษาความปลอดภัย STM32
ข้อเสนอมากมาย
ระบบนิเวศแบบครบวงจร
จะคงอยู่ ไม่ว่าอะไรจะเกิดขึ้นก็ตาม!
เครื่องมือ STM32WB NUCLEO-WB55RG
บอร์ดพัฒนา STM32 Nucleo-64 พร้อม MCU รุ่น STM32WB55RG รองรับการเชื่อมต่อ Arduino, ST Zio และ Morpho
รายละเอียดผลิตภัณฑ์
บอร์ด NUCLEO-WB55RG และ NUCLEO-WB15CC STM32WB Nucleo-64 เป็นอุปกรณ์กําลังไฟต่ำพิเศษและ Bluetooth® พลังงานต่ำ (BLE) ไร้สายที่ฝังตัววิทยุทรงประสิทธิภาพกําลังไฟต่ำพิเศษซึ่งเป็นไปตามข้อกำหนดจำเพาะของ SIG Bluetooth® พลังงานต่ำ (BLE) v5.2
NUCLEO-WB55RG ยังมีวิทยุที่เป็นไปตามมาตรฐานของ IEEE 802.15.4-2011 รวมทั้งช่วยประเมินอุปกรณ์ STM32WB55xx และ STM32WB35xx ในเบื้องต้นได้อย่างรวดเร็ว ตัวช่วยเชื่อมต่อ ARDUINO® Uno V3 และเฮดเดอร์ ST morpho มอบวิธีอันง่ายดายในการขยายระบบการทำงานของแพลตฟอร์มการพัฒนาแบบเปิด STM32WB Nucleo พร้อมตัวเลือกการป้องกันเฉพาะทางที่หลากหลาย
ข้อกำหนดจำเพาะของผลิตภัณฑ์
บอร์ด DB4388 STM32WB Nucleo-64
คุณสมบัติสำคัญ
- คุณสมบัติทั่วไป:
- STM32WB55RG (หน่วยความจำแฟลช 1 เมกะไบต์และหน่วยความจำ SRAM 256 กิโลไบต์ในแพ็กเกจ VFQFPN68) ไมโครคอนโทรลเลอร์ไร้สายกําลังไฟต่ำพิเศษที่มี: Dual-Core 32‑บิต (Arm® Cortex®-M4 และ M0+ CPU โดยเฉพาะสำหรับเลเยอร์คลื่นวิทยุแบบเรียลไทม์) ตัวรับส่งสัญญาณ RF 2.4 GHz ที่รองรับข้อกำหนดจำเพาะของ Bluetooth® v5.2
- ไฟ LED แสดงสถานะผู้ใช้ 3 จุด
- ปุ่มกดผู้ใช้ 3 ปุ่มและปุ่มรีเซ็ต 1 ปุ่ม
- คอนเนคเตอร์บอร์ด: คอนเนคเตอร์ส่วนขยาย ARDUINO® Uno V3 หัวเสียบส่วนขยาย ST Morpho เพื่อเข้าถึง STM32WB I/O ทั้งหมดอย่างเต็มรูปแบบ
- พื้นที่ฐานคอนเนคเตอร์ SMA และเสาอากาศ PCB ในตัว
- ตัวเลือกการจ่ายไฟที่ยืดหยุ่น: ST-LINK, USB VBUS หรือแหล่งจ่ายไฟภายนอก
- พื้นที่ออนบอร์ดเพื่อยึดซ็อกเก็ตแบตเตอรี่ CR2032
- ตัวแก้ไขจุดบกพร่อง/ตั้งโปรแกรม ST-LINK/V2-1 ออนบอร์ดพร้อมความสามารถด้าน Enumeration ของ USB: หน่วยบันทึกความจุสูง พอร์ต COM เพื่อการจำลอง และพอร์ตดีบัก
- ฟรีตัวอย่างและไลบรารีซอฟต์แวร์ที่ครอบคลุมพร้อมกับแพ็กเกจ STM32CubeWB MCU
- ตัวช่วยเครื่องมือช่วยพัฒนาโปรแกรมแบบครบวงจร (IDE) ที่หลากหลายซึ่งประกอบด้วย IAR Embedded Workbench®, MDK-ARM, STM32CubeIDE และ Mbed Studio
- คุณสมบัติเฉพาะบอร์ด (STM32WB55RG เท่านั้น)
- สำหรับผู้ใช้ USB มีหัวต่อ Micro-B ให้
- ตัวรับส่งสัญญาณ RF 2.4 GHz ที่รองรับ IEEE 802.15.4-2011 PHY และ MAC ด้วยโปรโตคอลของผู้ผลิต, Zigbee® และ Thread®
เครื่องมือ STM32WL NUCLEO-WL55JC1
บอร์ดพัฒนา STM32 Nucleo-64 พร้อม MCU รุ่น STM32WL55JCI, SMPS, รองรับการเชื่อมต่อ Arduino และ Morpho
รายละเอียดผลิตภัณฑ์
บอร์ด NUCLEO-WL55JC STM32WL Nucleo-64 ให้ผู้ใช้ได้ลองแนวคิดและต้นแบบใหม่ ๆ ในราคาย่อมเยาและใช้งานได้อย่างยืดหยุ่น ด้วยไมโครคอนโทรลเลอร์ซีรีส์ STM32WL ที่มีประสิทธิภาพการทำงาน การใช้พลังงาน และคุณสมบัติรูปแบบต่าง ๆ ให้เลือกสรร
ตัวช่วยเชื่อมต่อ ARDUINO Uno V3 และเฮดเดอร์ ST Morpho มอบวิธีอันง่ายดายในการขยายระบบการทำงานของแพลตฟอร์มการพัฒนาแบบเปิด STM32WL Nucleo พร้อมตัวเลือกการป้องกันเฉพาะทางที่หลากหลาย บอร์ด STM32WL Nucleo-64 นี้ไม่จำเป็นต้องใช้โพรบชนิดแยกหัววัด เนื่องจากมีตัวแก้ไขจุดบกพร่อง/ตั้งโปรแกรม STLINK-V3E ไว้อยู่ในบอร์ดนี้แล้ว บอร์ด STM32WL Nucleo-64 มาพร้อมไลบรารี HAL ซอฟต์แวร์ที่ครอบคลุม STM32WL และตัวอย่างบรรจุซอฟต์แวร์ต่าง ๆ พร้อมกับแพ็กเกจ STM32CubeWL MCU
ข้อกำหนดจำเพาะของผลิตภัณฑ์
ข้อมูลโดยย่อ
คุณสมบัติสำคัญ
- STM32WL55JC ไมโครคอนโทรลเลอร์มัลติโปรโตคอล LPWAN dual-core 32 บิต (Arm® Cortex®-M4/M0+ ที่ 48 MHz) ในแพ็กเกจ UFBGA73 ที่ประกอบด้วย:
- MCU กำลังไฟต่ำพิเศษ
- ตัวรับส่งสัญญาณ RF (ช่วงความถี่ 150 MHz ถึง 960 MHz) ที่รองรับการกล้ำสัญญาณแบบ LoRa®, (G)FSK, (G)MSK และ BPSK
- หน่วยความจำแฟลช 256 กิโลไบต์ และ SRAM 64 กิโลไบต์
- ไฟ LED แสดงสถานะผู้ใช้ 3 จุด
- ปุ่มผู้ใช้ 3 ปุ่มและปุ่มกดรีเซ็ต 1 ปุ่ม
- ออสซิลเลเตอร์คริสตัล LSE 32.768 kHz
- ออสซิลเลเตอร์ออนบอร์ด HSE 32 MHz
- คอนเนคเตอร์บอร์ด:
- USB พร้อมหัวต่อ Micro-B
- คอนเนคเตอร์ดีบัก MIPI
- คอนเนคเตอร์ส่วนขยาย ARDUINO Uno V3
- หัวเสียบส่วนขยาย ST Morpho เพื่อเข้าถึง STM32WL I/O ทั้งหมดอย่างเต็มรูปแบบ
- ส่งผ่านเสาอากาศ SMA
- ตัวเลือกการจ่ายไฟที่ยืดหยุ่น: ST-LINK, USB VBUS หรือแหล่งจ่ายไฟภายนอก
- ตัวแก้ไขจุดบกพร่อง/ตั้งโปรแกรม STLINK-V3 ออนบอร์ดพร้อมความสามารถด้าน Enumeration ของ USB: หน่วยบันทึกความจุสูง พอร์ต COM เพื่อการจำลอง และพอร์ตดีบัก
- ฟรีตัวอย่างและไลบรารีซอฟต์แวร์ที่ครอบคลุมพร้อมกับแพ็กเกจ STM32CubeWL MCU
- ตัวช่วยเครื่องมือช่วยพัฒนาโปรแกรมแบบครบวงจร (IDE) ที่หลากหลายซึ่งประกอบด้วย IAR Embedded Workbench®, MDK-ARM และ STM32CubeIDE
- เหมาะสำหรับสร้างต้นแบบโหนดปลายทางอย่างรวดเร็วที่พัฒนามาจาก LoRaWAN, Sigfox, wM-Bus และโปรโตคอลของผู้ผลิตอื่น ๆ อีกมากมาย
- แพลตฟอร์มฮาร์ดแวร์แบบเปิดอย่างเต็มรูปแบบ
บาลันและตัวกรองเสริม
| CPN ของ ST | ซื้อเลยตอนนี้ | ตรงกับ CPN | ตรงกับซัพพลายเออร์ CPN | |
|---|---|---|---|---|
| ตัวกรอง RF | MLPF-WB-01E3 | ซื้อเลยตอนนี้ | STM32WB55Cx และ STM32WB55Rx | STMicroelectronics |
| ตัวกรอง RF | MLPF-WB-01E3 | ซื้อเลยตอนนี้ | STM32WB55Rx | STMicroelectronics |
| ตัวกรอง RF | MLPF-WB-01E3 | ซื้อเลยตอนนี้ | STM32WB35xxx และ STM32WB35Cx | STMicroelectronics |
| ตัวกรอง RF | MLPF-WB-01E3 | ซื้อเลยตอนนี้ | STM32WB50xxx และ STM32WB50Cx | STMicroelectronics |
| ตัวกรอง RF | MLPF-WB-01E3 | ซื้อเลยตอนนี้ | STM32WB30xxx และ STM32WB30Cx | STMicroelectronics |
| ตัวกรอง RF | MLPF-WB55-02E3 | ซื้อเลยตอนนี้ | STM32WB55xV | STMicroelectronics |
| บาลัน | BALF-SPI-01D3 | ซื้อเลยตอนนี้ | SPIRIT 1 | STMicroelectronics |
| บาลัน | BALF-SPI-02D3 | ซื้อเลยตอนนี้ | SPIRIT 1 | STMicroelectronics |
| บาลัน | BALF-SPI-0xD3 | ซื้อเลยตอนนี้ | SPIRIT 1 | STMicroelectronics |
| บาลัน | BALF-SPI2-01D3 | ซื้อเลยตอนนี้ | S2-LP | STMicroelectronics |
| บาลัน | BALF-NRG-01D3 | ซื้อเลยตอนนี้ | BlueNRG-MS (QFP32 และ CSP34) | STMicroelectronics |
| บาลัน | BALF-NRG-02D3 | ซื้อเลยตอนนี้ | BlueNRG-1 (QFP32 และ CSP34) | STMicroelectronics |
| บาลัน | BALF-NRG-02J5 (สูง<350μm)d> | ซื้อเลยตอนนี้ | BlueNRG-2 (QFP32 และ CSP34) | STMicroelectronics |
| บาลัน | BAL-WILC10-01D3 | ซื้อเลยตอนนี้ | ATWINC1500A | Atmel |
| บาลัน | BALF-ATM-01E3 | ซื้อเลยตอนนี้ | ATSAMR21E8 | Atmel |
| บาลัน | BAL-CC1101-01D3 | ซื้อเลยตอนนี้ | CC1101 | Texas Instruments |
| บาลัน | BALF-112X-01D3 | ซื้อเลยตอนนี้ | CC1120/ CC1125 | Texas Instruments |
| บาลัน | BALF-112X-02D3 | ซื้อเลยตอนนี้ | CC1120/ CC1125 | Texas Instruments |
| บาลัน | BAL-CC25-01D3 | ซื้อเลยตอนนี้ | CC2540/43/45 , CC2530/31/33 | Texas Instruments |
| บาลัน | BALF-CC26-05D3 | ซื้อเลยตอนนี้ | CC2610/2620/2630/2640/2650 | Texas Instruments |
| บาลัน | BAL-NRF01D3 | ซื้อเลยตอนนี้ | nRF51822-QFAACx/QFABAx/nRF51422-QFAACx | Nordic Semi |
| บาลัน | BAL-NRF02D3 | ซื้อเลยตอนนี้ | nRF51822-CxAx/nRF51422-CxAx | Nordic Semi |
| บาลัน | BALF-NRF01D3 | ซื้อเลยตอนนี้ | nRF51822-QFAAGx/nRF51822-QFABBx | Nordic Semi |
| บาลัน | BALF-NRF01D3 | ซื้อเลยตอนนี้ | nRF51422-QFAAEx/nRF51422-QFABAx | Nordic Semi |
| บาลัน | BAL-UWB-01E3(*) | ซื้อเลยตอนนี้ | แนะนำสำหรับ DW1000 จาก DecaWave | Ultra Wide Band |
