พาวเวอร์รีเลย์จาก Omron เป็นตัวช่วยในการพัฒนาเครื่องชาร์จ EV ที่มีเอาต์พุตสมรรถนะสูงเพื่อทำให้ใช้เวลาในการชาร์จสั้นลง OMRON นำเสนอโซลูชันที่ทนทานในขนาดที่กะทัดรัดสำหรับ Wallbox และสถานีชาร์จที่ติดตั้งอยู่กับที่และจ่ายไฟถาวร ด้วยการมอบความน่าเชื่อถือ ความปลอดภัย และประสิทธิภาพการใช้พลังงานสูงสุดสำหรับการชาร์จ EV

การใช้งาน / ตลาด

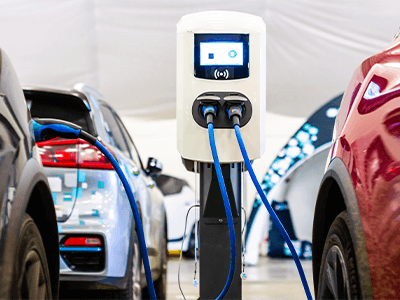

การชาร์จ EV

อินเวอร์เตอร์ PV

แหล่งจ่ายไฟสำรอง

ผลิตภัณฑ์

พาวเวอร์รีเลย์ PCB รุ่น G6QE

G6QE เป็นพาวเวอร์รีเลย์ PCB ขนาดเล็กที่มีสมรรถนะของสวิตช์สูงถึง 36A และทนต่อแรงดันไฟกระชาก 10kV พาวเวอร์รีเลย์แบบขั้วเดียวที่มีความสูงต่ำนี้ยังลดการใช้พลังงานถึง 12% เมื่อเทียบกับอัตราการจ่ายไฟให้คอยล์ที่กำหนด ซึ่งช่วยประหยัดพลังงานโดยใช้วิธีจ่ายแรงดันคงที่ และช่วยลดการสร้างความร้อนระหว่างการใช้งานให้น้อยลง

คุณสมบัติและประโยชน์หลัก
  • สมรรถนะของสวิตช์: 36A ที่ 250VAC (การทำงาน 10,000 ครั้ง) และ 30A ที่ 250VAC (การทำงาน 100,000 ครั้ง)
  • ทนต่อแรงดันไฟกระชาก 10kV
  • เป็นไปตามมาตรฐาน cULus, EN และ CQC
  • ขนาดเล็ก
  • ลดการใช้พลังงานถึง 12% เมื่อเทียบกับอัตราการจ่ายไฟให้คอยล์ที่กำหนด
เลือกซื้อเลย

พาวเวอร์รีเลย์ PCB รุ่น G4A

รีเลย์รุ่น G4A-1A มีการจ่ายไฟแบบสวิตชิ่งสูงและมีความทนทานที่ยาวนานในขนาดเล็ก รีเลย์แบบขั้วเดียวนี้มีการป้องกันกระแสไฟกระชากสูงถึง 80A และมีพิกัดกระแสของสวิตช์ 20A นอกจากนี้ยังมีฉนวนป้องกันสัญญาณรบกวนสูงและระยะห่างตามผิวฉนวน 6.4 มม. ซึ่งเป็นไปตามมาตรฐาน UL และ CSA

คุณสมบัติและประโยชน์หลัก
  • เป็นไปตามมาตรฐาน RoHS
  • รีเลย์ 20A ที่มีการป้องกันกระแสไฟกระชากสูงถึง 80A
  • โดยใช้วัสดุที่เป็นฉนวนป้องกันสัญญาณรบกวนสูง
  • เป็นไปตามมาตรฐาน UL, CSA, IEC และ VDE
เลือกซื้อเลย

พาวเวอร์รีเลย์ G7J

พาวเวอร์รีเลย์ร์แบบหลายขั้ว ซีรีส์ G7J จาก OMRON ทำหน้าที่เป็นคอนแทคเตอร์ที่มีสมรรถนะสูงและมีความเป็นฉนวนไฟฟ้าสูง โดยมีจุดเชื่อมต่อขนาดเล็กที่จ่ายไฟแบบสวิตชิ่งสูงสุดให้กับโหลดมอเตอร์ เช่นเดียวกับโหลดแบบต้านทานและเหนี่ยวนำ ซึ่งทนต่อแรงดันไฟกระชาก 4 kV ระหว่างหน้าสัมผัสที่มีขั้วต่างกัน และระหว่างคอยล์และหน้าสัมผัส นอกจากนี้ยังทนต่อการปะทะกันของหน้าสัมผัสในกรณีที่แรงดันไฟตกชั่วขณะสูงถึง 50% ของแรงดันไฟฟ้าที่กำหนด G7J รุ่นทั่วไปเป็นไปตามมาตรฐาน UL และ CSA

คุณสมบัติและประโยชน์หลัก
  • รีเลย์ร์แบบหลายขั้วที่มีสมรรถนะสูง
  • ความเป็นฉนวนไฟฟ้าสูง
  • จุดเชื่อมต่อขนาดเล็กที่จ่ายไฟแบบสวิตชิ่งสูงสุด
  • ทนต่อการปะทะกันของหน้าสัมผัสในกรณีที่แรงดันไฟตกชั่วขณะสูงถึง 50% ของแรงดันไฟฟ้าที่กำหนด
  • ทำจากวัสดุทนไฟ
เลือกซื้อเลย

พาวเวอร์รีเลย์ PCB รุ่น G7EB

G7EB จาก OMRON มีสมรรถนะของสวิตช์สูงถึง 100A ที่ 800VAC หรือเทียบเท่ากับ 100A ที่ 60VDC ด้วยความต้านทานหน้าสัมผัสต่ำพิเศษถึง 5mΩ ช่วยลดการสร้างความร้อนภายในส่วนประกอบได้อย่างมาก และลดการสูญเสียพลังงานให้เหลือน้อยที่สุด เป็นผลให้ G7EB ประสบกับอุณหภูมิที่เพิ่มขึ้นประมาณ +40ºC ที่กระแสไฟ 100A รีเลย์นี้มีขนาด 40.5 x 50.5 x 37 มม. ซึ่งช่วยลดขนาดของระบบโดยรวม พร้อมกับความต้องการฮีทซิงก์ที่ลดลงช่วยประหยัดพื้นที่เพิ่มเติมสำหรับนักออกแบบระบบ

คุณสมบัติและประโยชน์หลัก
  • สมรรถนะของสวิตช์: 100A ที่ 800VAC และ 100A ที่ 60VDC
  • ความต้านทานหน้าสัมผัสต่ำ (5mΩ)
  • อุณหภูมิแวดล้อม 85°C
  • ทนต่อแรงดันไฟกระชาก 10kV
  • ช่องว่างหน้าสัมผัส ≥3.6 มม.
เลือกซื้อเลย

พาวเวอร์รีเลย์ PCB รุ่น G7L-X

พาวเวอร์รีเลย์ PCB ซีรีส์ G7L-X จาก OMRON ขนาดกะทัดรัด (52.5 มม. × 35.5 มม. × 41.0 มม.) ที่มีพิกัดการตัดและสวิตช์กระแสตรงสูงระหว่าง 600 ถึง 1,000VDC โดยออกแบบมาเพื่อความปลอดภัยด้วยช่องว่างหน้าสัมผัส 6.0 มม. และหน้าสัมผัสแบบสองขั้วซึ่งมีพิกัดกระแสของสวิตช์ที่ 20A หรือสูงสุด 25A ยกตัวอย่างการใช้งาน เช่น ระบบกักเก็บพลังงาน ระบบไฟฟ้าโซลาร์เซลล์ UPS อินเวอร์เตอร์ และ DC Link เป็นต้น

คุณสมบัติและประโยชน์หลัก
  • พิกัดการตัดและสวิตช์ 600 ถึง 1,000VDC
  • ออกแบบมาเพื่อความปลอดภัยด้วยช่องว่างหน้าสัมผัส 6.0 มม. (การเดินสายไฟแบบสองขั้ว)
  • เป็นไปตามมาตรฐาน UL และ EN
เลือกซื้อเลย

พาวเวอร์รีเลย์ PCB รุ่น G9KA

พาวเวอร์รีเลย์ G9KA 800VAC/200A จาก OMRON ขนาดกะทัดรัดและมีประสิทธิภาพ ซึ่งเหมาะสำหรับเครื่องปรับอากาศ (PCS) ที่เกี่ยวข้องกับการผลิตไฟฟ้าขนาดเล็กที่นำกลับมาใช้ใหม่ได้ เช่นเดียวกับเครื่องชาร์จ EV อินเวอร์เตอร์ และการใช้งาน UPS โซลูชันรีเลย์นี้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อกับสายส่ง และการแทรกแซงเพื่อความปลอดภัยในการใช้งานที่ต้องการประสิทธิภาพการใช้พลังงานสูงและการสร้างความร้อนต่ำ รีเลย์ G9KA ได้รับประโยชน์จากความต้านทานหน้าสัมผัสต่ำพิเศษเพียง 0.2mΩ ซึ่งช่วยลดความร้อนที่เกิดขึ้นในรีเลย์ได้มากกว่า 30% เมื่อเทียบกับอุปกรณ์รุ่นเดียวกันในปัจจุบัน ช่วยสร้างความสะดวกสบายในการออกแบบระบบระบายความร้อนและลดต้นทุนการออกแบบ

คุณสมบัติและประโยชน์หลัก
  • พิกัดการตัด 800VAC/200A
  • ความต้านทานหน้าสัมผัสเริ่มต้นต่ำ (0.2mΩ)
  • อุณหภูมิแวดล้อม 85°C
  • ทนต่อแรงดันไฟกระชาก 10kV
  • ช่องว่างหน้าสัมผัส ≥4.0 มม.
เลือกซื้อเลย
